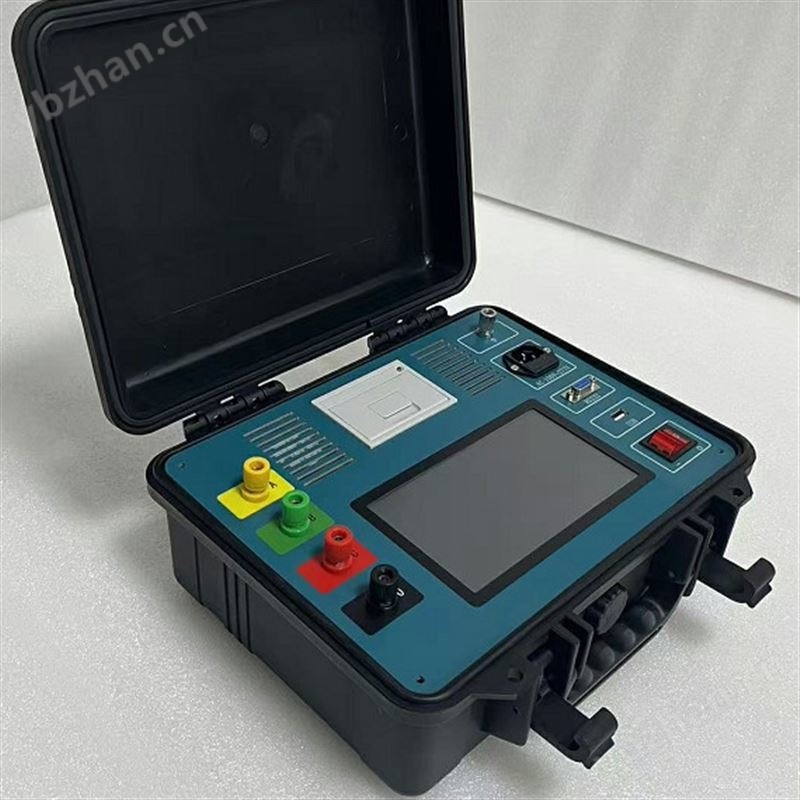

DGYZ—Ⅱ變壓器有載分接開關測試儀
電力變壓器作為供電網絡中的主要設備之一，其工作狀態關系到整個供電網絡的運行安全。而作為變壓器中的運動部件有載調壓開關的工作狀態，將直接影響變壓器的運行品質。
對有載開關切換的品性測試，傳統方法是將變壓器中的開關切換部分吊出，與光線示波器連接后，用手柄轉動傳動機構，待槍機快釋放時，人工啟動光線示波器錄波，待開關完成切換后，停止操作，觀察記錄結果，并判斷開關工作品質的好壞。
DGYZ—Ⅱ變壓器有載分接開關測試儀，采用了全新測試原理，運用微機技術，使現場工作人員無需拆卸變壓器和吊裝開關，就能對各種電力變壓器的有載開關的性能進行測試，顯示和打印過渡過程的波形及其參數,以便判斷開關的優劣。
一、 主要特點
l 功能強大，可實現過渡波形、過渡時間、過渡電阻、三相同期性等參數的測量。
l 采用大屏幕TFT液晶顯示器和觸摸屏，操作簡便、快捷。
l 智能型測試和結果分析，具有放大或縮小波形，自動轉換分接檔位號的功能。
l 三路獨立的恒流源。
l 六路獨立信號處理，高速A/D轉換，10kHz高速采樣，真實反映參數的變化。
l 儀器內設大容量FLASH存儲器能夠存儲254組數據，可隨時存檔、調閱、分析。
l 測試 YN、Y、△型變壓器,阻值不用換算直接顯示。
l 儀器帶標準U盤接口，可將數據傳入U盤，方便于計算機管理數據。
l 儀器自帶高速熱敏打印機，可打印波形、過渡時間、過渡電阻、三相同期性時間等測試結果。
l 儀器設有自動放電回路和過壓保護電路。
二、 技術指標
電源輸出：3A款輸出3A/1A/0.5A；1A款輸出1A/0.5A/0.3A
工作電源：100～277VAC 47～63HZ
電阻分辨率：0.01Ω
過渡電阻測量范圍：0.2Ω～5Ω(3.0A)；0.6Ω～20Ω(1.0A)；
1.2Ω～40Ω(0.5A)；2.0Ω～80Ω(0.3A)
過渡電阻測量精度：±(5%讀數+0.1Ω)
過渡時間范圍：0mS～120mS / 0mS～500mS
過渡時間精度：±(0.1%讀數+0.2mS)
過渡時間分辨率：0.1mS
采樣頻率：10KHz
工作溫度：-10℃～40℃
工作濕度：≤85%RH
