產品介紹
母線直連插入式安裝座T2PG05LS
母線直接插入即可完成連接的母線直連插入式無熔斷器斷路器/漏電斷路器。
特征
ノーヒューズブレーカ/漏電斷路器排列在把手中心線上。深度尺寸統一，因此不需要高度調整。配電盤和分配盤的小型化、標準化和制造周期的縮短成為可能。

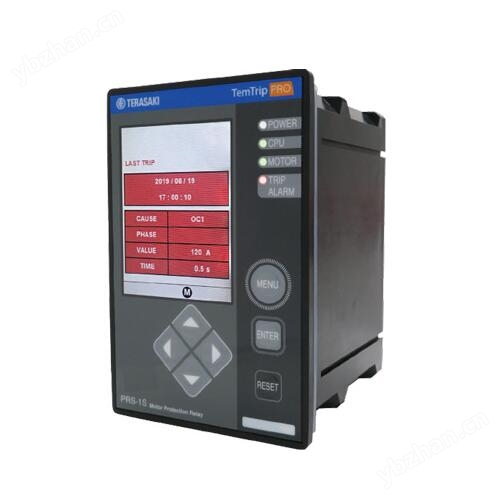

電機保護繼電器PRS-1S
PRS-1S是用于檢測交流電動機啟動及運行中的各種狀態的高性能電子電機保護繼電器。除了基本的電機保護功能3要素（過載保護、欠相保護、反相保護）之外，還配備了測量和監控功能。
１．過負荷保護功能
這是適合電機的啟動特性和負載特性的保護特性。
２．欠相保護功能
欠相是指連接到電機的電源線斷開、連接部位松動或電機內部線路斷開導致電機單相運行的狀態。通過檢測欠相，可以防止因欠相而造成的電機繞組燒毀。
３．反相保護功能
反相是指，相序反向連接的電機反轉的狀態。根據安裝位置的不同，可能無法進行目視確認，因此防止反轉的反相保護是必需的功能。
４．其他保護功能
最大啟動時間檢測：在電機啟動后，測量恢復到穩定狀態的時間。如果超過設定時間，將進行保護動作，防止電機高速運轉。
不平衡電流保護：檢測到可能導致電機加熱和損壞的不平衡電流，并對電機進行保護。
不足電流保護：當檢測到電路電流下降時啟動。這是為了檢測輕負載或斷線的保護功能。
電機繞組溫度監測：這是對電機繞組溫度的監測功能。將安裝在繞組附近的溫度傳感器信號引入繼電器內部電路進行溫度監測。（溫度測量范圍是0～250℃）
5.動作信息及歷史記錄的顯示和保存功能
tripping及alarmoperation:當發生tripping或alarmoperation時，系統將顯示發生時間、發生原因、動作值和動作時間。每個動作信息可以保存100條。
發生事象的歷史:可保存下述事象發生歷史共200件。事象按時間順序顯示在屏幕上，因此可以輕松追蹤發生事象的詳細內容。トリップ動作(發生時刻/動作原因)
警報動作（發生時刻/動作原因）
リセット操作(發生時刻/重置操作內容)
外部輸入(發生時刻/外部輸入狀態)
6.計測表示功能
表示畫面に下記の測定値等を表示します。相電流
不平衡電流
電機繞組溫度
電機負載電流
漏電電流
電機啟動時間
電機啟動電流
電機運行時間
電機驅動次數
外部指令輸入狀態
外部出力動作狀態
7.監視功能
通信功能：在ModbusRTU模式（RS-485）下，可以進行保護設定值的讀寫以及測量值和歷史數據的輸出。
模擬輸出：最大相電流測量值可轉換為4-20mA的電流，供外部輸出。
多用途保護繼電器PRS-1H
PRS-1H是用于高壓或低壓斷路器的多用途保護繼電器，它將負載電流的峰值和外部操作通過LED顯示，同時將相電流和線間電壓等電路信息通過LCD顯示。
提供發電機保護用、供電回路保護用和變壓器保護用三種類型。
