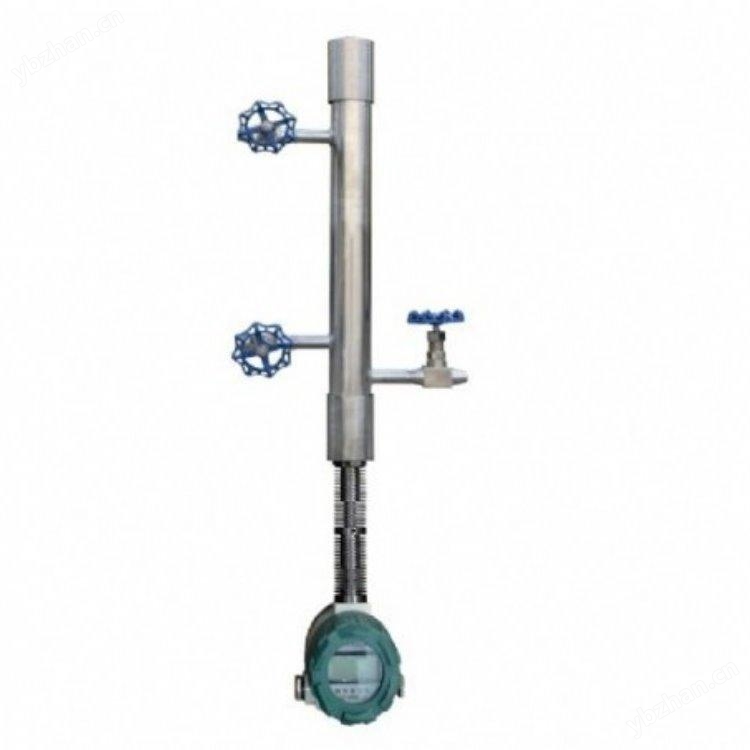

電接點液位計主要用于鍋爐汽包、高低加熱器、除氧器、蒸發器、直流鍋爐 起動分離器、水箱等的水位測量。本裝置由測量筒和二次儀表組成，采用數碼顯示和汽紅、水綠雙色發光二極管顯示液位。測量筒的電極在水中對筒體的阻抗小，在汽中對筒體的阻抗大。 隨著水位的變化，電極在水中的數量產生變化，轉換成電阻值的變化，傳送到二次儀表，從而實現水位的顯示、 報警、保護聯鎖等功能。
二、工作原理：
電接點液位計由于水和汽的導電性能差異極大。測量筒的作用就是將水位變化通過電接點電阻的變化取得信號。電接點的絕緣子可以使電接點與測理筒外殼間絕緣，在液態時，由于水的電阻值較低，則使電接點與測量筒外殼接通。當電接點間加上一交流電壓時，流過的電流就大，可使二次儀表內的集成運放翻轉，則面板上的變色發光管就顯示“綠”色；反之，未浸入液面下的電接點處于汽態，因汽的電阻值較大，可相對地看作開路，則流過的電流就小，二次儀表內的集成運放不翻轉，面板上的變色發光管則顯示“紅色”。因此，水位的高低就取決于電接點浸入中數量的多少，也即取決于“綠”色發光管的多少。
三、應用范圍:
主要用于監視鍋爐汽包水位、高壓加熱器、低壓加熱器、除氧器、蒸發器、凝氣器、直流鍋爐啟動分離器和雙水內冷發電機水箱等水位測量和其他導電液體的液位測量，但不適用易燃易爆介質。
四、獨特優勢：
1、具有閃光、聲音報警功能。
2、具有4-20mA信號輸出，可接DCS系統，設有保護聯鎖輸出功能。
3、具有自供電功能，斷電后可繼續工作4小時。
4、儀表上設有三個按鈕，a報警消音、b排污按鈕、c檢測按鈕。
五、性能指標：
1、電源電壓：220V±10% 、50Hz；
2、工作環境溫度：-10-45℃；
3、工作相對濕度：≤85%；
4、液體水阻范圍：0-500KΩ；
5、繼電器輸出接點容量：220V、3A；
6、水位顯示點數：5-19點（zui多可達38點） 例如19點：0、±15、±30、±50、±75、±100、±150、±250、±300；
7、外形尺寸：800mm×160mm×300mm；
8、安裝尺寸： 15mm×76mm；
8、整機功率：≤5W。
六、測量筒與電極：
1、測量筒制造標準 按國家機械行業標準JB/T6691-93鍋爐用技術條件制造、生產、檢驗。
2、電極（電接點）采用超純陶瓷制造。結構分兩種：壓入式和螺紋式。
