CM6000 充電器共模自動測試系統是性價比很高的共模測試設備，它提供多種硬體選擇，如交流電源供應器，示波器，電壓測試儀，隔離電源等。結合開發開放式軟體架構，提供使用者彈性，功能強大，具佳經濟效益的共模自動測試系統。
CM6000 共模自動測試系統操作簡單易懂，測試速度快，效率高，該自動測試系統具有統計分析和管理功能，有效的幫助品質和生產部門使用者提高工作效率，節省大量的時間。
CM6000充電器共模自動測試系統工作于 Windows 的作業環境，方便使用 Windows 所提供資源，使用者可透過互聯網的結合，將測試結果傳至網絡或網頁上，同時擁有遠端監控生產線的功能。
1、示波器對產品的共模波形撲捉測試，共模軟件通過對共模波形進行自動分析判別，得出結果。軟件可設定產品輸出電壓及共模電壓的上下限，自動判斷其產品輸出及共模電壓是否在規格范圍內，并顯示產品測試的真實值，自動判定產品的測試結果PASS/FAIL。

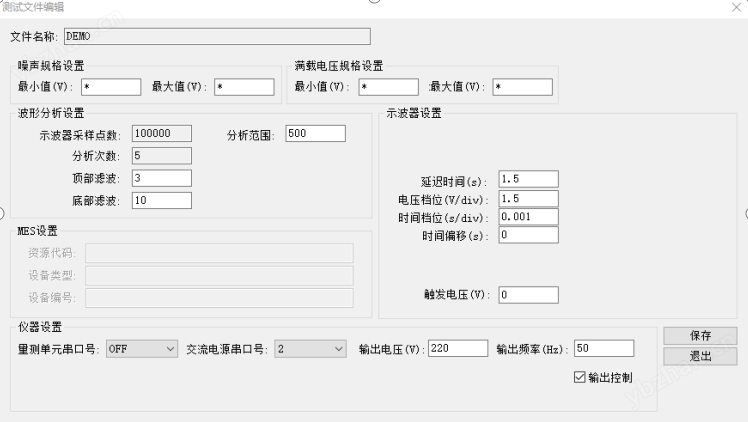

共模軟件設置界面圖 1
2、可以實現對4-8臺充電器的同步測試，測試數據，測試結果，一一對應，一目了然，測試速度快，測試效率高。
3、具有統計分析管理功能，測試時間，測試數據可以保存，PASS/FAIL信號輸出，可連接MES系統，方便追蹤查詢。
4、測試程序可編輯，對不同款產品測試程序可以編輯保存，方便調取測試。
5、產品的測試效率可統計分析，可顯示PASS/FAIL產品的數量，便于對該產品共模測試結果進行分析與統計。

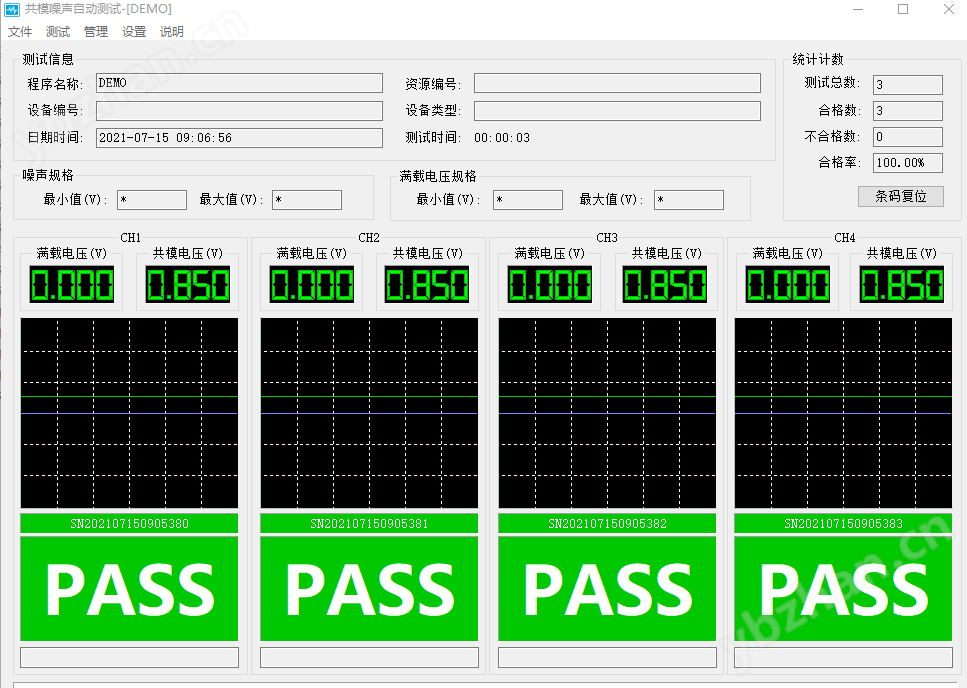

共模軟件測試界面圖 2
6、測試時間快，效率高。4個產品同時測試用時在3-4S左右；為提高測試效率，可以對測試治具進行優化（可根據產品的不同，制作不同的測試治具）。
共模自動測試系統原理分析
1、示波器對產品共模波形測試采集，測試軟件讀取從示波器中采集到的共模噪聲波形數據進行分析。
2、根據所采集到的數據分成若干段進行分析，找到其中符合標準（值）的一段。
3、對該段波形進行分析，濾掉高頻干擾的尖峰。
4、計算濾掉高頻干擾后的波形得到VPP值。
5、重復多次以上4步將測試結果進行平均得到最終測試值
☆ 開放性架構軟件平臺
◆ 支持含有GPIB/RS-232或RS-485/USB介面儀器
◆ 測試項目編輯功能
◆ 測試程序編輯功能
◆ 測試報告編輯功能
◆ 統計分析報表編輯功能
◆ 使用者權限設定
◆ 可一次測試多顆單組輸出的電源供應器
◆ 支持產品條碼掃描
☆ 測試命令編輯，幫助改善測試速度
☆ 經由系統預設測試項目，可提高測試生產效率
☆ 成本效益比
☆ 根據使用者需求可擴增硬體
☆ 支持MES聯網
☆ 圖形化接口(Windows系統環境)
