U43SM雙柱三通柱塞閥
產品工作原理和用途：
柱塞閥是由閥體、閥蓋、閥桿、柱塞、孔架、密封環、手輪等零件組成。當手輪旋轉，通過閥桿帶動柱塞在孔架中間上下往復運動來完成閥門的開啟與關閉功能。
在石油、化工、化肥、冶金、制藥等生產環節需要將流體從一條管線快速切換到另一條管線，或者將一條管線的流體同時分配給另外兩面三條管線，以滿足工藝流程的要求。對此采用三通柱塞閥即可以實現。適用于治金、電業、化工、煉油、化肥、紡織、輕工、食品等行業中的水、蒸汽、油類等管道上作為介質流動的啟閉裝置，也可以作為調節流量之用。
產品結構特點：
1.柱塞表面經過高精度外圓磨床加工而成。密封環采用彈性強、耐磨性高的無毒新型密封材料，所以密封可靠，經久耐用。從而提高了柱塞閥的使用壽命。
2.三通柱塞閥能起到分流的作用和介質流向切換作用。
3. 在短時間內，冷熱交替溫差較大的管道中，柱塞閥不能使用。
產品性能參數：
| 閥體材料 | 適用溫度 | 適用介質 | 壓力范圍 |
| 鑄鋼 | ≤250℃ | 水、蒸氣、油品 | PN1.6-4.0MPa |
| 鑄鐵 | ≤180℃ | 水、蒸氣、油品 | PN1.6 |
| 不銹鋼 | ≤200℃ | 硝酸、醋酸 | 通徑范圍 |
| 含鉬不銹鋼 | ≤200℃ | 氮、氫、尿素等 | DN15-300mm |
產品主要零部件材質：
| 零件名稱 | 閥體 | 塞子 | 填料壓蓋 | 填料 |
| X14W-1.0P | 不銹鋼 | 不銹鋼 | 不銹鋼 | 油浸石棉盤根 |
|
|
|
|
|

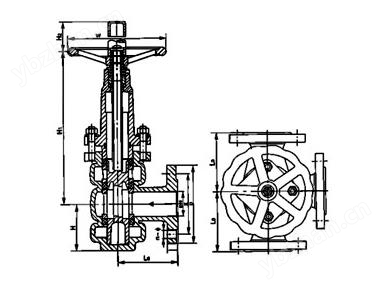

產品主要外形尺寸：
| DN(mm) | U43SM-16C（P） | ||||||||||
| 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |
| L | 125 | 145 | 155 | 175 | 200 | 225 | 275 | 325 | 375 | 425 | 475 |
| W | 200 | 240 | 270 | 310 | 340 | 400 | 520 | 640 | 760 | 900 | 1000 |
| D | 160 | 180 | 195 | 215 | 245 | 280 | 335 | 405 | 460 | 520 | 580 |
| K | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 |
| T | 16 | 18 | 20 | 20 | 22 | 24 | 26 | 30 | 30 | 34 | 36 |
| n-φ | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 | 12-33 | 12-25 | 12-25 | 16-25 | 16-30 |
| DN(mm) | U43SM-25C（P） | ||||||||||
| 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |
| L | 125 | 145 | 155 | 175 | 200 | 225 | 275 | 325 | 375 | 425 | 475 |
| W | 200 | 240 | 270 | 310 | 340 | 400 | 520 | 640 | 760 | 900 | 1000 |
| D | 160 | 180 | 195 | 230 | 270 | 300 | 360 | 425 | 460 | 550 | 610 |
| K | 125 | 145 | 160 | 190 | 220 | 250 | 310 | 370 | 430 | 490 | 550 |
| T | 20 | 22 | 22 | 24 | 28 | 30 | 34 | 36 | 40 | 44 | 48 |
| n-φ | 4-18 | 8-18 | 8-18 | 8-23 | 8-25 | 8-25 | 12-25 | 12-30 | 16-30 | 16-34 | 16-34 |
