技術參數
標準輸出電流:0~10mA或4~20mA DC
輸出阻抗:Ⅱ型>1.5KΩ Ⅲ型>700Ω
線性精度: 0.5%
電源電壓:220V 50HZ
使用環境溫度:-20~+70℃
使用環境相對濕度:不大于95%
產品介紹

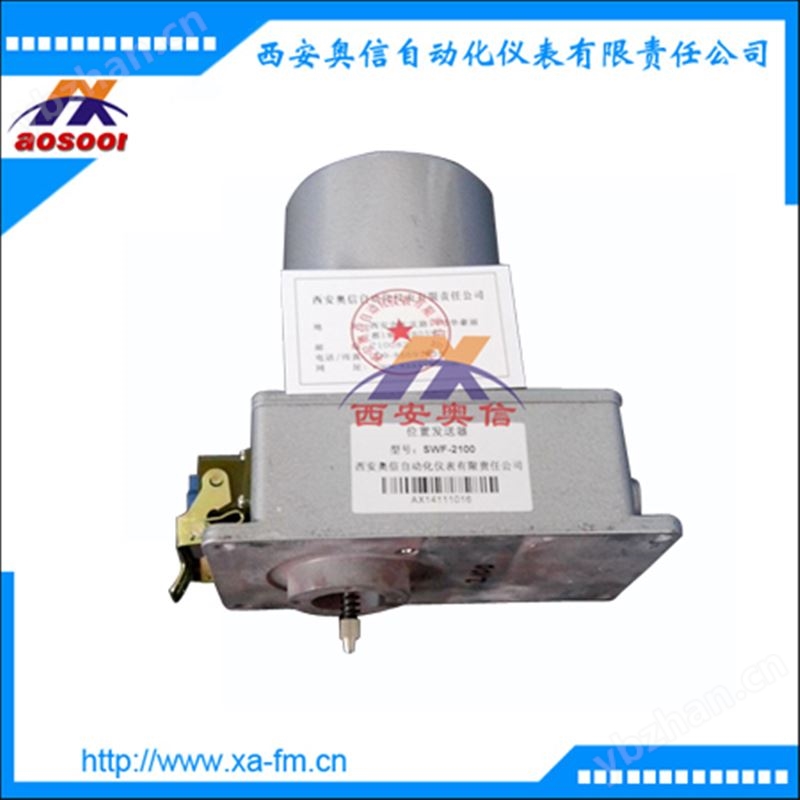

SWF型位置發送器是專為電動執行機構配套使用的電感式中頻位置發送器,它將執行機構輸出軸的機械位移轉換成電信號,并作用于伺服放大器的位置反饋信號或間位始示信號,在位移終始端實現“電限位”。SWF型位置發送器,可實現0~10mA或4~20mA輸出信號,同時實現電開式改為電關式。若有特殊要求,角行程“位反”可采用分離式位置發送器。

型號規格
| 型號 | 輸出電流mA.DC | 行程L mm | 配電動執行機構 ZKJ- ZKZ- DKJ-DKZ- |
| SWF-210/2100 | 0-10 4-20 | 8 | 210 2100 |
| SWF-310/3100 | 0-10 4-20 | 10.16.25 | 310 3100 |
| SWF-410/4100 | 0-10 4-20 | 25.40.60 | 410 4100 |
| SWF-510/5100 | 0-10 4-20 | 40.60.100 | 510 5100 |
