一、概述

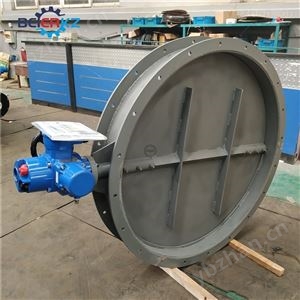

Q型閥門電動執行機構適用于蝶閥、球閥、旋塞閥等部分回轉閥門和類似設備，該產品結構緊湊、起動轉矩大、控制精度高、功能齊全、性能可靠、安裝調整簡便。Q型為一體結構（區別于疊加結構）90度回轉產品，它與閥門配套組成電動閥門，用來驅動和控制閥門的開啟和關閉，操作人員既能在控制室遠距離對閥門進行控件，亦能在現場進行操作。該產品廣泛應用于給排水、供熱、電站、化工、食品、紡織、造紙、制藥、船舶、鋼鐵、煤炭等工業部門。

按使用環境分：Q為戶外型、QB為隔爆型、QZ為整體型、QT為整體調節型、QBZ為整體防爆型、QBT為整體防爆調節型。轉矩圍：50N.m--50000N.m

本產品的性能符合/T8528-1997《普通型閥門電動裝置技術條件》的規定。防爆型的性能符合GB3836.1-83《爆炸性環境用防爆電氣設備通用要求》，GB3836.2-83《爆炸性環境用防爆電氣設備隔爆型電氣設備“d"》與/T8529-1997《隔爆型閥門電動裝置技術條件》的規定。

二、型號示例：

1)Q30-1表示戶外型，輸出轉矩300N.m（120Kgf.m）,輸出轉速1r/min。

2)QT120-0.75表示整體調型，輸出轉矩1200N.m（120Kgf.m）,輸出轉速0.75r/min。

3)QB500-0.5表示隔爆型，輸出轉矩5000N.m（500Kgf.m）,輸出轉速0.5r/min。

三、技術條件和性能參數：

電源：電機為三相交流，380V（特殊訂貨660V、440V或220V），50Hz（特殊訂貨60Hz）；控制線電壓220V/50Hz（特殊訂貨60Hz）；遠程控制電壓24VDC。

工作環境：

1、環境溫度：-20—+60℃（特殊訂貨-60—+80℃）

2、相對溫度：≤90%(25℃時）

3、普通型和戶外型用于無易燃/易爆和無腐蝕性介質的場所；防爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1-T4組的爆炸性氣體混合物。（詳見GB3836.1）

4、防護等級：戶外型和防爆型為IP55（可訂制IP67）。

5、工作制：為短時10分鐘（可訂制30分鐘）。
