閱讀：14發布時間：2025-10-29
磁致伸縮位移傳感器是根據磁致伸縮效應和磁致伸縮逆效應原理，通過測激勵脈沖和應變回波信號之間的時間間隔獲得位移值的傳感器。具體測量過程為在波導絲的一端施加一個激勵脈沖，脈沖則沿波導絲向前傳播，根據電磁場轉換理論，會有一個環形磁場伴隨著激勵脈沖以光速向前傳播。當環形磁場遇到浮子中的永磁體產生的縱向磁場時，將會使波導絲發生扭變并產生扭轉波。該扭轉波以恒定的速率沿著波導絲向兩端傳播，繼續向前傳播的扭轉波被波導絲一端的阻尼原件吸收，向回傳播的扭轉波會傳到接受帶材上，根據磁致伸縮逆效應，纏繞帶材的接受線圈中的磁通量會發生變化，產生感應電信號。然后在通過調理電路濾波放大處理，將產生感應電動勢轉換為計時器可以識別的電脈沖，然后計數器通過計算發生激勵脈沖和接受脈沖之間的時間差來計算浮子的位置，從而得到當前被測體的液位。
研制中涉及的關鍵技術有：
（1）窄脈寬高幅值激勵脈沖裝置的設計。
?。?）微弱回波信號的檢測、放大、濾波、比較電路的設計。
?。?）高精度計時裝置的設計。
（4）軟件濾波算法的設計。

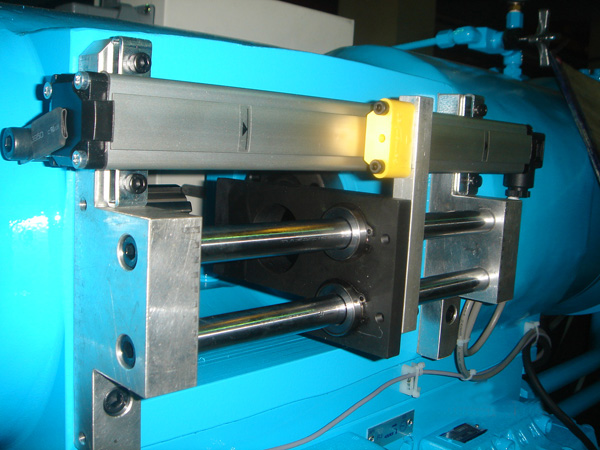

德敏哲 磁懸浮滑塊 18系列 磁致伸縮位移傳感器
磁致伸縮位移傳感器首先在美國、日本等發達國家開始進行研究。1960 年，Jack Tellerman 申請了磁致伸縮位移傳感器的，創辦了 Tmposonics Inc公司。隨后磁致伸縮位移傳感器技術進入市場，并隨著計算機技術、新材料技術等快速發展，在 1980 年左右，國外開始投入大量的人力和物力對磁致伸縮位移傳感器進行研究。例如，美國 MTS 公司、美國的艾奧瓦州州立大學、日本的東芝公司、英國的 Johnson Matthey、瑞典的 Feredyn AB 公司、德國的 Hellwing 公司等都是其中的代表，其中美國的 MTS 公司做的磁致伸縮液位計在精度、量程、可靠性、智能化方面做的都處在了水平。
但是國外的傳感器在國內的售價都比較高，所以我國從 1990 年左右，開始對磁致伸縮位移傳感器進行開展研究工作。經過多年高校和企業的不斷努力，國內的磁致伸縮位移傳感器有了很大的進步，在某些技術方面有所突破，例如，北京航空制造工程研究所的游江通等人設計了一種寬帶窄脈沖的發生裝置，雖然是用在超聲波的測量系統中，但是也給磁致伸縮位移測量系統提供了很好的思路；北京航空航天大學的孫可等人、南京理工大學張嵐等人都對磁致伸縮位移傳感器的激勵脈沖和回波拾取信號裝置提供理論的依據；深圳市博爾森科技有限公司生產的磁致伸縮位移傳感器在精度和量程等指標都已取得的很高的水平。但是從總體大多數來看國內制作的傳感器無論是精度、還是量程方面都和國外的傳感器有一定的差距，傳感器用到的磁致伸縮材料-波導絲的研究工作做得還比較少。總之國內的磁致伸縮位移傳感器的研究還需要投入更多的力量和精力，來縮短和國外水平之間的差距。
