中圖儀器SJ5800齒輪葉片精細粗糙度輪廓測量儀分辨率高達到0.1nm，系統殘差小于3nm。一鍵實現對軸承及工件表面粗糙度和輪廓的高精度測量和分析。它具有12mm~24mm的大量程粗糙度測量范圍，專業測試軸承內外側，能夠滿足軸承行業所有的測量需求，如內外套圈的密封槽形狀（角度、倒角、槽深、槽寬等）；各種滾子軸承的滾子和套圈母線的凸度、角度、曲線；滾針軸承，圓柱滾子軸承、直線軸承的滾動體和套圈的直線度；球軸承溝道的溝曲率半徑；四點接觸軸承溝槽的曲率半徑等。

測量功能

1.創建坐標：點線、兩點 X、兩線等工件坐標系。

2.量測工具：矩形框選提取最高點、矩形框選提取低點、矩形框選提取中心點、自動矩形取多點提取線、自動點捕捉取多點提取線、自動矩形提取螺紋中徑線、扇形框選提取弧/圓等。

3.構建特征：交點、中心點、角平分線、切線、兩線內切圓、二次取樣、垂線、平行線、特征偏移、兩圓弧內切圓、直線旋轉等。

4.可測幾何量：點、線、圓（圓心坐標、半徑、直徑）、圓弧、中心、角度、垂線、線到線的距離、線到圓的距離、X/Z坐標夾角、坐標差、兩點之間總過程距離、面積等。

5.形位公差：直線度、圓度、平行度、垂直度、同軸度、位置度、輪廓度等形位公差評定。

6.快速工具：坐標標注、兩線交點、兩線夾角、螺牙框選取交點標注、臺階高、滾珠絲桿、框選Pt、溝槽寬度、偏移點與輪廓相交直線、偏移直線與輪廓相交點、基邊/基點標準等特殊工具快速測量。

7.具備自動找拐點功能，能按照程序設置進行X軸自動找拐點。

8.表面粗糙度評定： R參數、P參數、W參數、核心粗糙度Rcore、Motif等微觀粗糙度參數。

9.支持公差設置、合格判定。

10.支持點cnc .xml .dxf 共3種格式的輪廓對比，如標準輪廓中有標注，可自動計算出對應標注結果。

11.支持輪廓掃描數據的修改，包括刪除異常點來進行分析。

12.支持多條記錄按照統一基準進行拼接分析功能。

13.支持輪廓特征、標注特征、形位公差的顏色自定義管理。

產品優勢

專業軸承測量、高穩定、高精密

1.具有12mm~24mm的大量程粗糙度測量范圍，專業測試軸承內外側。可選專業軸承夾具和滾子分析，方便測試。

2.分辨率高達到0.1nm，系統殘差小于3nm。

3.超高直線度研磨級摩擦導軌、特殊紅寶石轉軸系統提供轉動的超高靈敏度及測量精度。

4.高穩定的驅動設計，確保了驅動運行過程中不產生任何的振動及干擾，保障了系統掃描運動精度。

5.精度標定臺能對儀器的參數和測針針尖磨損進行修正補償，使其滿足高精度輪廓測量。

操作靈活、智能、簡單

1.輪廓和粗糙度一體測量，無需切換模塊。

2.測針一鍵拔插，特殊設計的高剛性拔插結構，無需鎖螺釘，方便快捷、穩定可靠。

3.各個運動軸都有進行硬件及軟件保護，降低人員因操作失誤帶來的測針及儀器損傷。

4.帶舵機結構，可防止掃描陡坡時的快速下墜。

5.智能恒測力系統，0.5-3mN 測力檔位可調，降低了測力變化引起的測量誤差，適合測量各類軟、硬性工件。

6.組合調節控制手柄可快速完成載物臺平移，X軸和Z軸定位，測桿上下擺動及速度分級調節功能。

7.根據GB/T、ISO、JIS等標準，自動評價粗糙度。

8.軟件操作界面簡潔直觀，任何人都能輕松設定和測量。

自動、批量、快速測量

1.對于簡單的工件只需要設置測量長度即可一鍵測量；

對于復雜的工件，對工件任意位置進行分段測量，并做成模板便于輪廓批量測量。

2、CNC固定坐標系模式下，可快速精確地進行輪廓批量測量。

3、SJ5800齒輪葉片精細粗糙度輪廓測量儀自動保存測量結果，測量完成后可輸出測量報告，形式多樣。

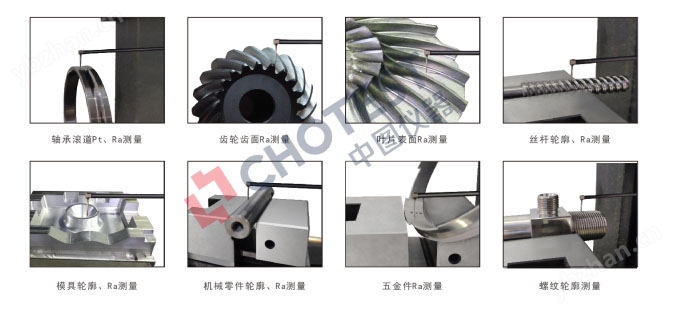

典型應用

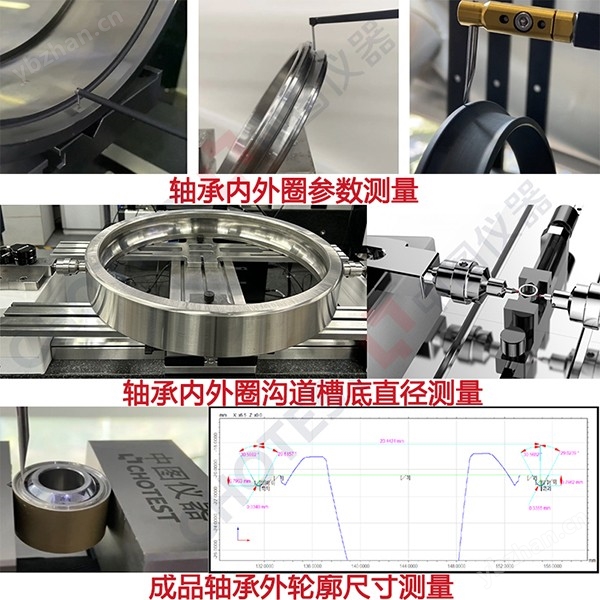

軸承輪廓測量應用

部分技術參數

懇請注意：因市場發展和產品開發的需要，本產品資料中有關內容可能會根據實際情況隨時更新或修改，恕不另行通知，不便之處敬請諒解。

如有疑問或需要更多詳細信息，請隨時聯系中圖儀器咨詢。
