特殊工況下超聲波煙氣流量計代替皮托管法測流速

目前，國外的CEMS大多采用煙氣超聲波流量計測量煙氣的流速，而國內大多數采用成本較低，測量精度不高的皮托管式煙氣流速儀，這對于煙氣流速低、要求高的場景是不適用的。

(1)壓差法：以其安裝便捷、技術難度低、成本不高，迅速占領了煙氣在線監測系統中流量測量的市場。

用皮托管或均速管流量計測量流速，它由皮托管測量元件和差壓交送器組成。測量原理:用皮托管測得煙氣全壓和靜壓，經差壓計得到動壓(動壓=全壓-靜壓)，動壓的平方根和流速成正比。

優缺點:①測量方法簡單可靠；②探頭易于拔出和插人，維護方便；③價格較低；④皮托管只能測量某一點的流速⑤流量系數不易求準，微差壓計穩定性較差，精度較低，因而測量精度不高(皮托管為士10%)；⑥易受顆粒物堵塞，需頻繁反吹清潔，維護量較大。

標準型皮托管的測孔很小，當煙道內顆粒物濃度大時，易被堵塞。它適用于測量較清潔的排氣。S形皮托管的測壓孔開口較大，不易被顆粒物堵塞，且便于在厚壁煙道中使用。由于煙氣流速往往呈層流分布，皮托管只能測量某一點的流速，推薦采用均速管或組合式皮托管進行測量。

（2）超聲波法：隨著技術的更新迭代和市場對于煙氣在線監測要求的提升，超聲波煙氣流量計開始嶄露頭角。

與差壓式皮托管流量計不同，煙氣超聲波流量計主要解決大截面煙道流量不均、低流速（小于5m/s），非常適合于安裝超聲波流量計。

測量原理:超聲波在煙氣中的傳播速度，順流方向和逆流方向是不一樣的，其傳播的時間差與流速成正比。測得發射器和接收器在兩個方向的傳播時間差即可求得流速。

優缺點:①結構穩定：結構簡單穩定，不受流場影響；②測量線平均流速，結果更具有代表性；③耐腐蝕：不銹鋼和耐磨防腐材質，使用壽命長；④低流速 0.5m/s 可測量；⑤不存在粉塵堵塞問題，不需要反吹，易于清洗維護；⑥價格較貴。

總之，超聲波流量計運行穩定，精度較高，維護量小，但價格較貴。

翰然科技專業團隊，針對煙氣排放現場工況，提供適合方案：

皮托管法適合常規CEMS配套，性價比高；

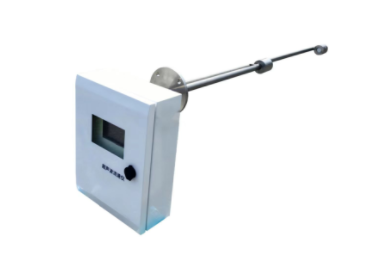

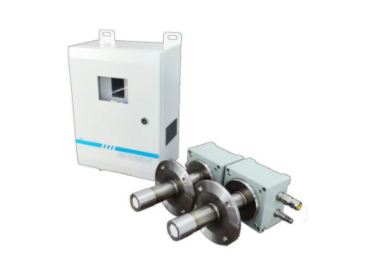

超聲波法適用于低流速（≤5m/s 流速），大煙囪（6-8米）不穩定流場，高濕環境（皮托管法長期出0值，或者測量值不穩定，波動大）。可提供一體式和對穿式，解決煙氣流速測試難題。
