概述：HCS系列磁致伸縮液位變送器，是我廠在引進美國MTS公司的關鍵部件和磁致伸縮技術基礎上研制開發出的一種技術全新的液位測量儀表
概述：

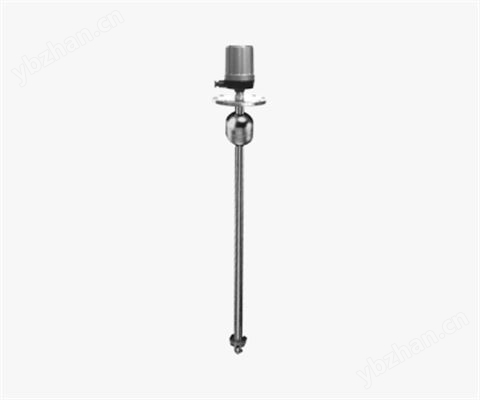

HCS系列 磁致伸縮液位變送器，是我廠在引進美國MTS公司的關鍵部件和磁致伸縮技術基礎上研制開發出的一種技術全新的液位測量儀表。
特點
l 測量精度高，可達0.1%FS
l 測量范圍大
l 現場指示、信號遠傳兼容
結構及測量原理
液位計由液位傳感器、變送器、現場指示器等主要部件組成。
傳感器由波導管、磁致伸縮金屬線及磁性浮子組成。
當電脈沖發訊器向波導管內的磁致伸縮線施加（尋問）電脈沖時，在金屬線周圍便產生脈沖磁場，該脈沖磁場與移動著的浮子磁場矢量相加，形成一個螺旋磁場。在螺旋磁場作用下，使磁致伸縮線產生扭動（威德曼效應），并產生張力脈沖，該脈沖以固定速度傳回張力傳感器并轉換成電脈沖，浮子的位置便由發出尋問脈沖開始至接收到張力脈沖的時差而被確定。
主要技術參數
l 測量范圍H：500~6000mm
l 測量精度：±0.1%FS
l 工作壓力：≤2.5MPa
l 介質溫度：-40~150oC
l 環境溫度：-40~60oC
l 介質密度：≥0.36g/cm3
l 工作電壓：24V.DC
l 輸出信號：4~20mA.DC
l 防爆等級：dⅡBT4.ibⅡBT4
l 防護等級：IP66
l 連接法蘭：規格：DN100、125、150(任選)
標準：JB/T81-94、HG20593-97
l 接液材質: 1Cr18Ni9Ti、Ti. 304、316、316L
l 安裝方式：容器頂裝，旁路管安裝，池壁支架安
