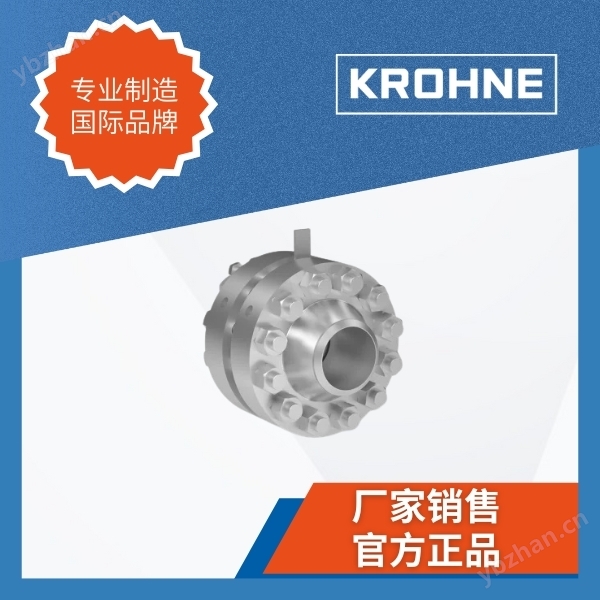

帶測量法蘭的孔板組件

OPTIBAR OP 5100 帶測量法蘭的孔板組件（ASME 16.36）

帶平密封面和法蘭取壓口

口徑：1…24"；壓力等級最高 ASME Cl 2500

溫度：最高 +400°C / +752°F

材質：1.4404 / 316L

OPTIBAR OP 5100 是一款帶有法蘭（ASME 16.36）、法蘭取壓口和突面（RF）密封面的孔板組件。該款差壓元件，適用于具有較高安全要求的液體、氣體或蒸汽的應用。

此孔板組件，配備了所有的安裝硬件，包括孔板、一對帶取壓口的法蘭、墊片、螺栓、螺母，和用于分離法蘭進行孔板檢查的插孔螺釘。根據客戶的要求，常規的 1?2″ 或 3?4″ 取壓口可選對焊、螺紋或法蘭連接。取壓口可選配冷凝室和截止閥。

帶測量法蘭的孔板組件 特點 & 選項

產品的特點與選項，取決于產品的配置：請聯系我們，以幫您確認所需的功能是否已包含在產品中。

預裝的組件

所測壓力為集成的環形腔內的平均值，精度得以提升

口徑：EN ISO 5167、ASME MFC-3M、AGA 3、ASME PTC 19.5 2004、GOST 8.586、RD 50-411-83

無需更換承載組件，即可拆除或更換孔板

流量系數的不確定度低

根據規范，允許高雷諾數

典型應用

與 OPTIBAR DP 7060 變送器配套使用，用于差壓流量測量

具有較高安全要求的液體、氣體或蒸汽的應用
