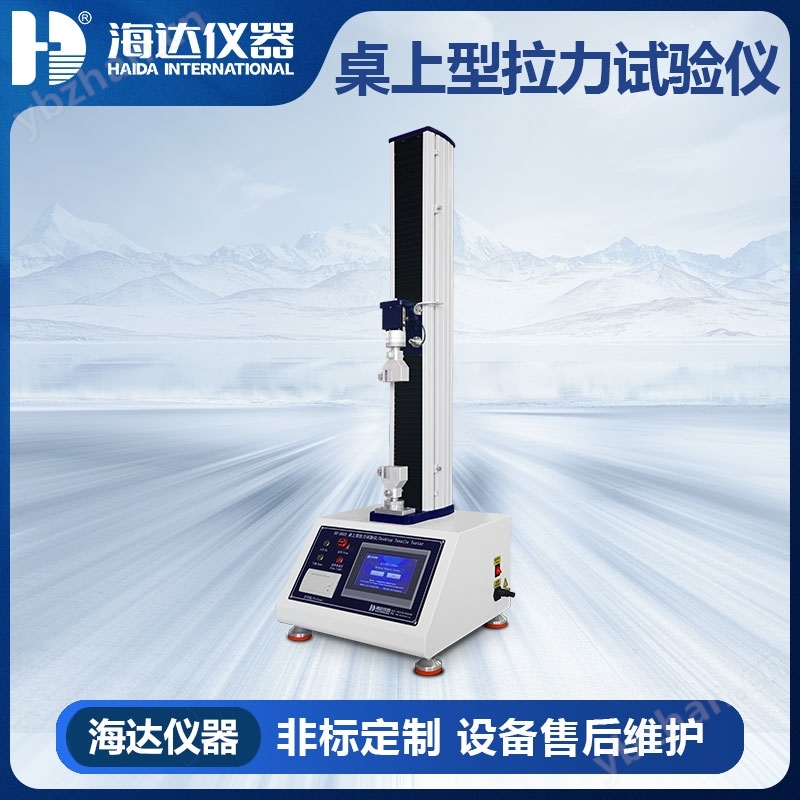

目錄:廣東海達儀器有限公司>>材料拉力檢測儀器>>單柱拉力機>> HD-B602海達 桌上型拉力試驗儀
| 產地 | 國產 | 加工定制 | 是 |
|---|---|---|---|
| 規格型號 | HD-B602/LWX | 出廠標準 | HD/T20220822/LWX |
一、產品功能
桌上型拉力試驗儀可以做拉伸（壓縮）、抗彎、剝離、變形、撕裂、粘合、穿刺力、開啟力、低速解卷力、拔開力等性能測試，取得延伸量、延伸率、應力、應變等測試結果及測試資料。

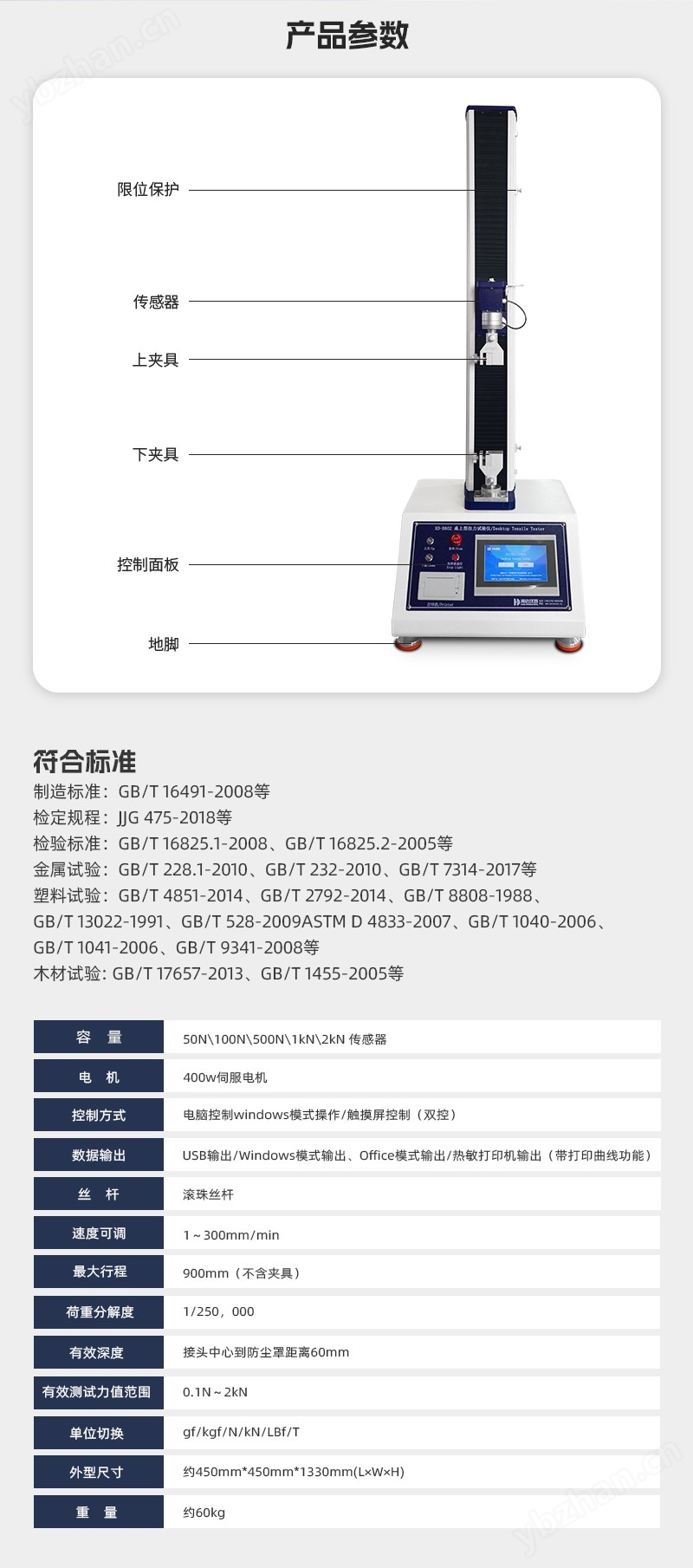

二、主要技術參數
指標 | 參數 |
容 量 | 50N\100N\500N\1kN\2kN 傳感器 |
電 機 | 400w伺服電機 |
驅 動 器 | 400w伺服驅動器 |
控制方式 | 電腦控制windows模式操作/觸摸屏控制（雙控） |
顯示方式 | 電腦顯示/觸摸屏顯示（雙顯） |
數據輸出 | USB輸出/Windows模式輸出、Office模式輸出/熱敏打印機輸出（帶打印曲線功能） |
絲 桿 | 滾珠絲桿 |
速度可調 | 1～300mm/min |
最大行程 | 900mm（不含夾具） |
荷重分解度 | 1/250，000 |
荷重精度 | ≤±0.5% |
有效深度 | 接頭中心到防塵罩距離60mm |
有效測試力值范圍 | 0.1N～2kN |
單位切換 | gf/kgf/N/kN/LBf/T |
外型尺寸 | 約450mm*450mm*1330mm(L×W×H) |
重 量 | 約60kg |
電 源 | 1∮ AC 220V |
整機功率 | 約500W |
主要測試項目 | 材料的拉伸（壓縮）等試驗 |
三、操作原理

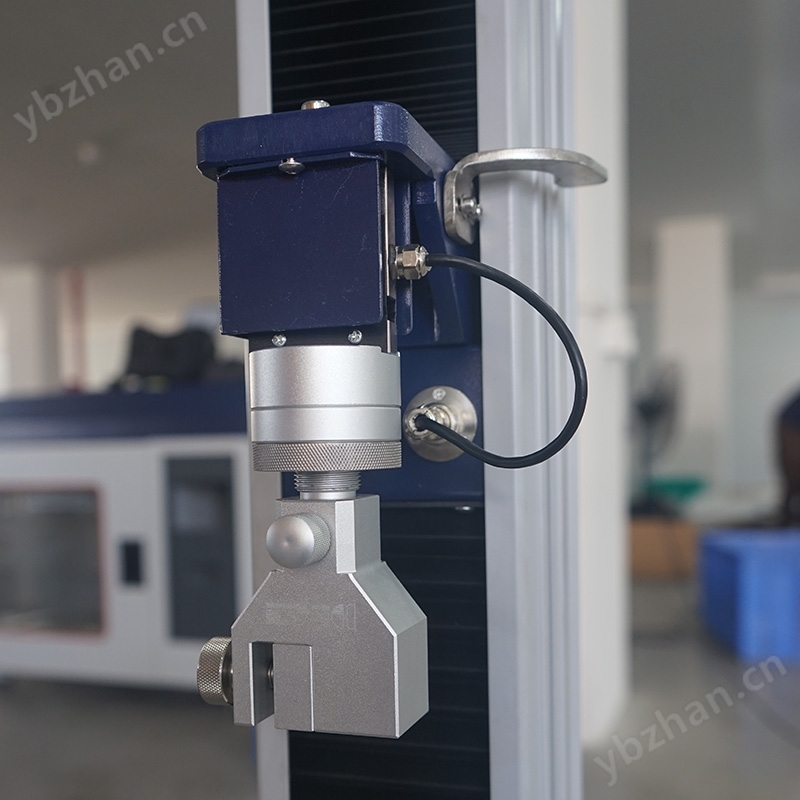

拉伸（壓縮）測試：目的是檢驗材料是否符合規定的標準和研究材料的強度和塑性。在試驗儀的固定板和滑動板上固定所需要的拉力機接頭，匹配上相應的夾具裝在拉力機接頭上，并固定試驗材料；啟動設備即可對試樣進行軸向拉伸（或壓縮）測試，測量變化的載荷和試樣的伸長量，直至斷裂（或破裂），并根據測得的數據計算出有關的力學性能指標。
剝離測試：目的是檢驗材料是否符合使用要求和研究其粘結性能。在試驗儀的固定板和滑動板上固定所需要的拉力機接頭，匹配上相應的夾具裝在拉力機接頭上，并固定試驗材料；啟動設備即可對試樣進行90°或180°角剝離，測出從接觸面進行單位寬度剝離時所需要的平均力。
四、試驗標準
制造標準：GB/T 16491-2008等
檢定規程：JJG 475-2018等
檢驗標準：GB/T 16825.1-2008、GB/T 16825.2-2005等
金屬試驗：GB/T 228.1-2010、GB/T 232-2010、GB/T 7314-2017等
塑料試驗：GB/T 4851-2014、GB/T 2792-2014、GB/T 8808-1988、GB/T 13022-1991、GB/T 528-2009
ASTM D 4833-2007、GB/T 1040-2006、GB/T 1041-2006、GB/T 9341-2008等
木材試驗: GB/T 17657-2013、GB/T 1455-2005等

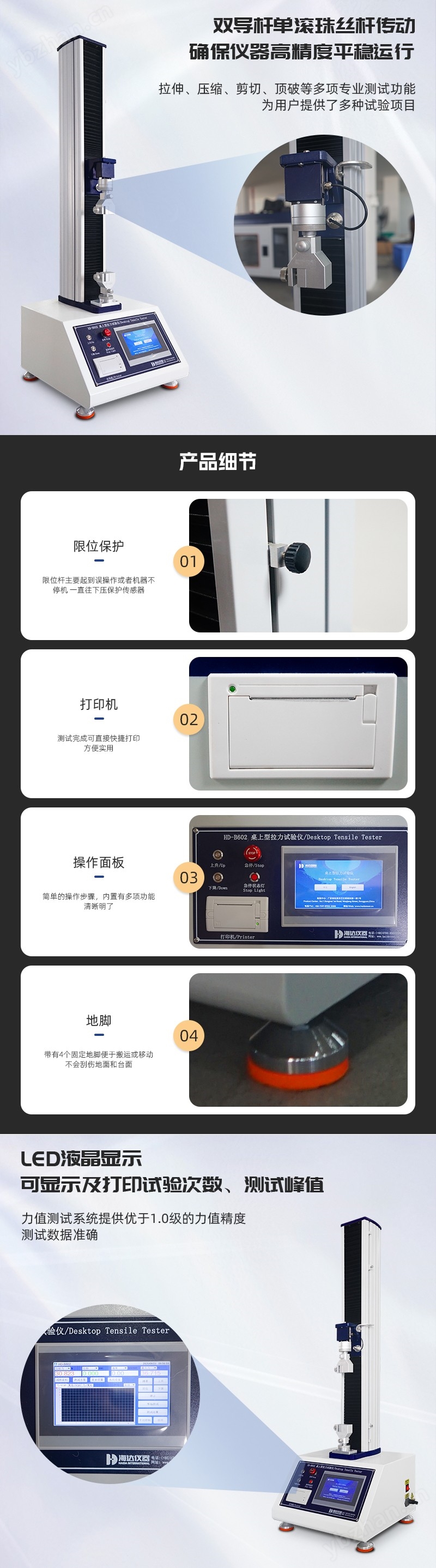

五、產品特點
（一）硬件特點
1.雙導桿單滾珠絲桿傳動，確保儀器高精度平穩運行；
2.中英文可切換觸摸屏操作系統，使用范圍廣；
3.系力值測試系統提供優于1級的力值精度，測試數據準確。
（二）軟件特點
1.儀器集成拉伸、撕裂、定伸抗拉、下壓、穿刺保持力等多項專業獨立的測試程序，為用戶提供了多種試驗項目；
2.具有行程限位保護、過載保護等功能；
3.具有定速度、定變形、定應變、定應力速率、定應變速率等多種控制方式，控制方式間可任意切換；
4.支持成組試驗數據比對分析，具有多單位轉換功能。
