氨逃逸在線分析系統助力大氣環境治理

市場背景

2019年石家莊市政府印發了《石家莊市打贏藍天保衛戰三年行動計劃（2018-2020年），對水泥及相關產業大氣污染治理提出嚴格要求。《行動計劃》指出，明確不得新建水泥生產線；加強氨逃逸管理，2019年6月1日起，電力、水泥行業加裝氨逃逸在線監控設備，并與生態環境部門聯網。

氨逃逸，這一被人忽視的大氣污染因素終于引起了相關部門的重視。該《行動計劃》的出臺 無疑對那些氨逃逸量超標但尚未有任何實質性損失的水泥企業敲響了警鐘。一方面，研究表明，作為大氣中**的堿性氣體，氨氣可以同水及酸性物質反應。正是這種化學特性，使氨氣扮演了 "壞空氣推手"的角色。有專家表示，1體積水能溶解700體積的氨，這意味著當大氣濕度增高時，氨更容易與水進行反應，水又吸收了二氧化硫和二氧化氮，變成液相的亞硫酸和亞硝酸。在合適的氧化反應條件下，亞硫酸、亞硝酸就會轉化成硫酸、硝酸，與氨發生中和反應，生成顆粒態的硫酸銨、硝酸l銨，成為了 PM2.5。

我國區域氨氣排放源上升快、影響大，可能來源于近海養殖、畜牧業、農業、汽車（三元催化過量 ）、工業脫硝（還原劑用氨水或尿素過量）等。我國在近20年時間里，一直是*大的氨排放國。

相關法規及標準

中華人民共和國國家計量檢定規程JJG 1105—2015：氨氣檢測儀檢定規程

《火電廠大氣污染物排放標準》(GB13223—2011)

中華人民共和國國家環境保護標準HJ 563-2010：火電廠煙氣脫硝工程技術規范 選擇性非催化還原法

中華人民共和國國家環境保護標準HJ 562-2010：火電廠煙氣脫硝工程技術規范 選擇性催化還原法

中華人民共和國國家環境保護標準HJ 75-2017：固定污染源煙氣（SO2、NOx、顆粒物）排放連續監測技術規范

中華人民共和國國家環境保護標準HJ 76-2017：固定污染源煙氣（SO2、NOx、顆粒物）排放連續監測系統技術要求及檢測辦法

中華人民共和國國家環境保護標準HJ 212-2017：污染物在線監控（監測）系統數據傳輸標準

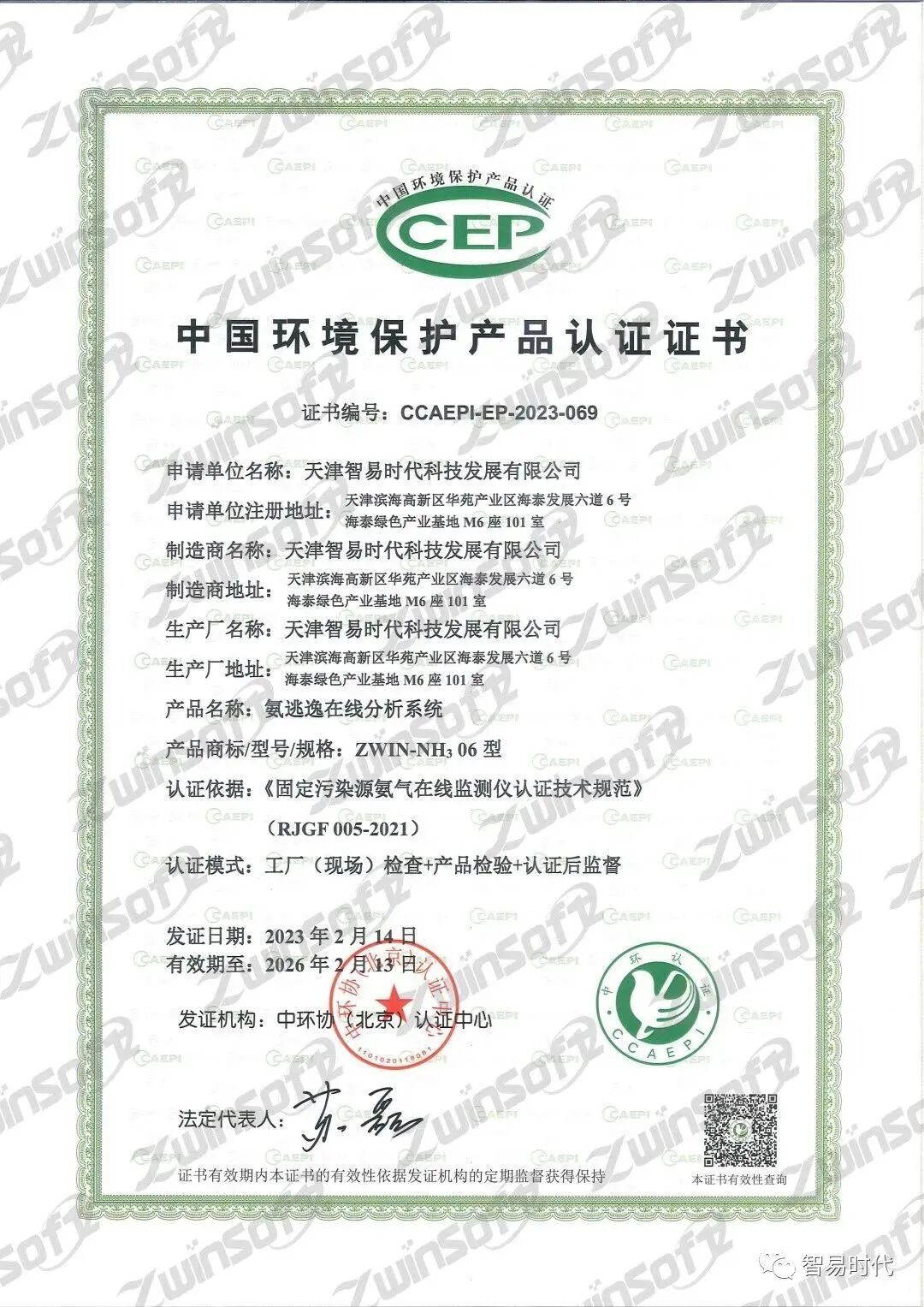

中國環境保護產品認證技術規范RJGF 005-2021：固定污染源氨氣在線監測儀

中華人民共和國環境保護行業標準HJ/T 212-2005：污染物在線自動監控（監測）系統數據傳輸標準

系統概述

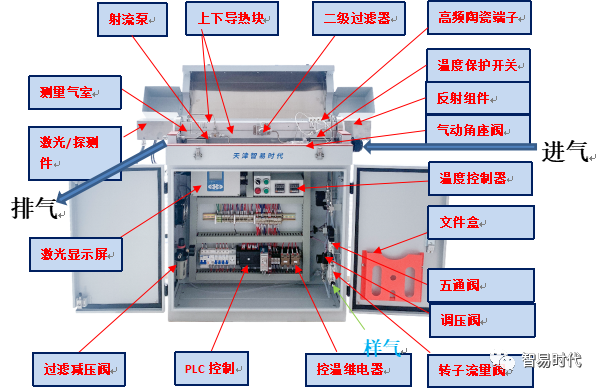

氨逃逸設備內部結構

脫硝氨逃逸在線分析系統是由我公司研發，本系統包括預處理系統、氣體分析儀和數據處理與顯示三大部分。本系統取樣方式為在位式高溫伴熱抽取。基本原理是基于可調諧半導體激光吸收光譜（TDLAS）技術；激光光譜氣體分析技術已經廣泛應用到對于靈敏度、響應時間、背景氣體免干擾等有較高要求的各種氣體監測領域。

本公司生產的脫硝氨逃逸在線分析系統耐用且易于安裝，特別適用于眾多環保及工業過程氣體排放監測，包括燃煤發電廠、鋁廠、鋼鐵廠、冶煉廠、垃圾發電站、水泥廠和化工廠等。

技術原理

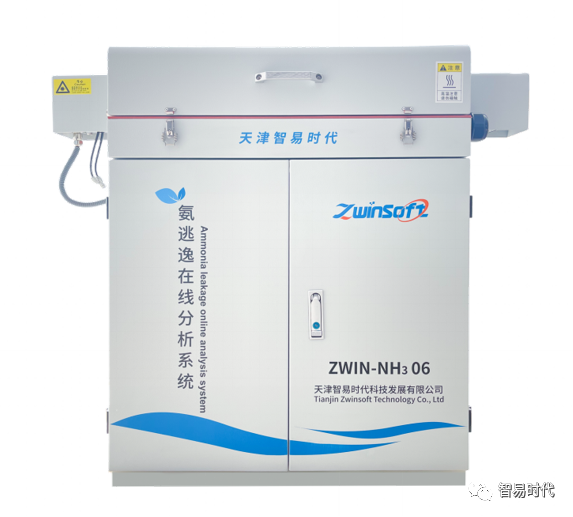

ZWIN-NH3 06氨逃逸在線分析系統，是采用激光測量技術與預處理監測技術相結合，通過具有多年在工業流程領域中積累豐富經驗的核心技術人員精心打造而成。該分析系統及預處理由天津智易時代科技有限公司自主研發制造的氣體監測設備，主要應用于氨法脫硝領域過程中逃逸NH3的監測分析，為各個行業脫硝工藝過程控制提供了有效依據。

本產品采用抽取旁路測量方式，現場取樣點選擇和安裝更靈活；鏡片光學與樣氣非接觸測量；不宜被腐蝕，光強不受煙氣粉塵影響；系統整體抗機械振動能力強，測量不受溫度和壓力等過程參數影響。因此產品具有測量精度高、抗干擾能力強、維護簡單等諸多優勢，可滿足實際工藝中的氨逃逸檢測應用需求。

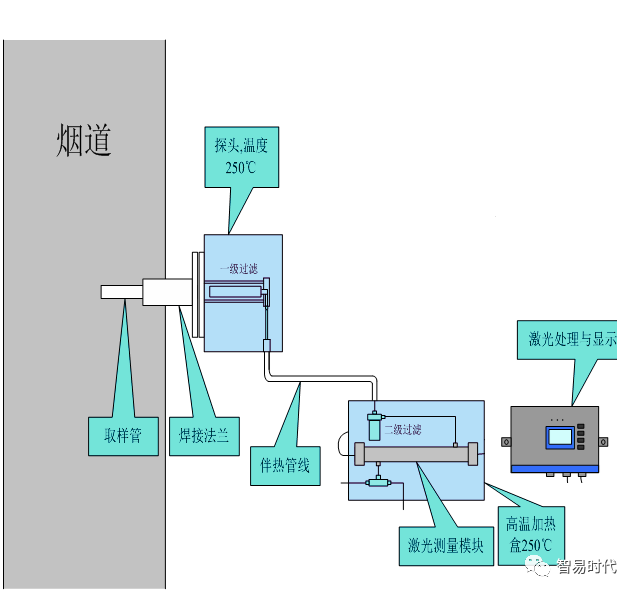

預處理系統包括脫硝專用取樣探頭、高溫復合加熱取樣管、高溫加熱盒、NH3分析模塊四部分。測量時，在引流泵的作用下，被測氣體經由取樣探頭桿、取樣探頭、伴熱管線、二級過濾器進入NH3分析模塊，NH3分析模塊利用吸收技術（TDLAS）對氣體進行分析，得到NH3的濃度（高溫熱濕法），最后排空。

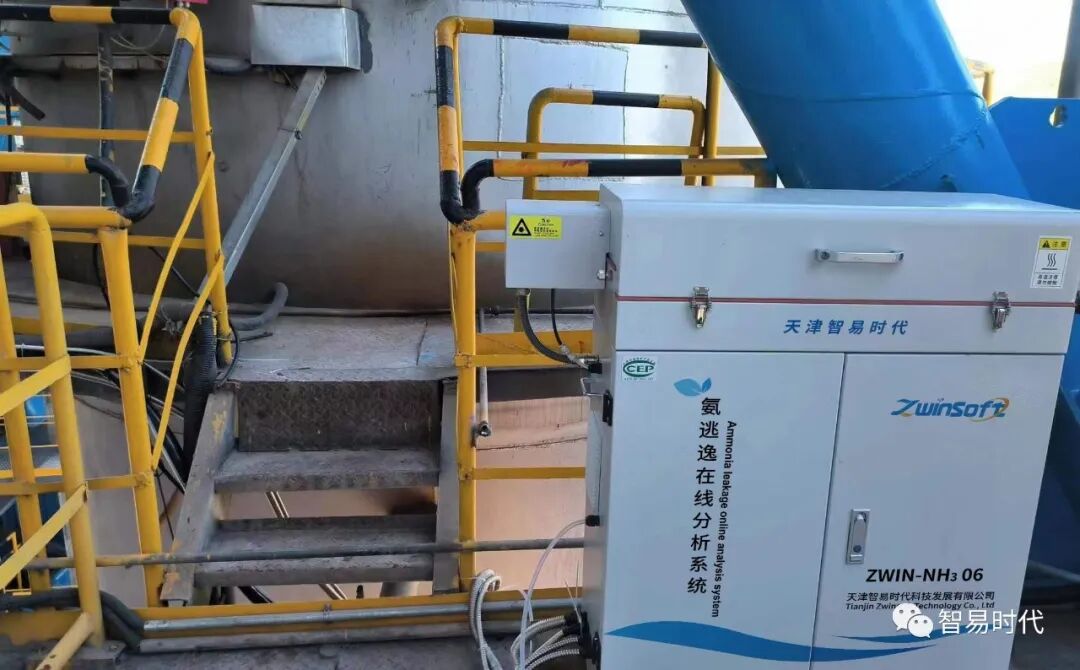

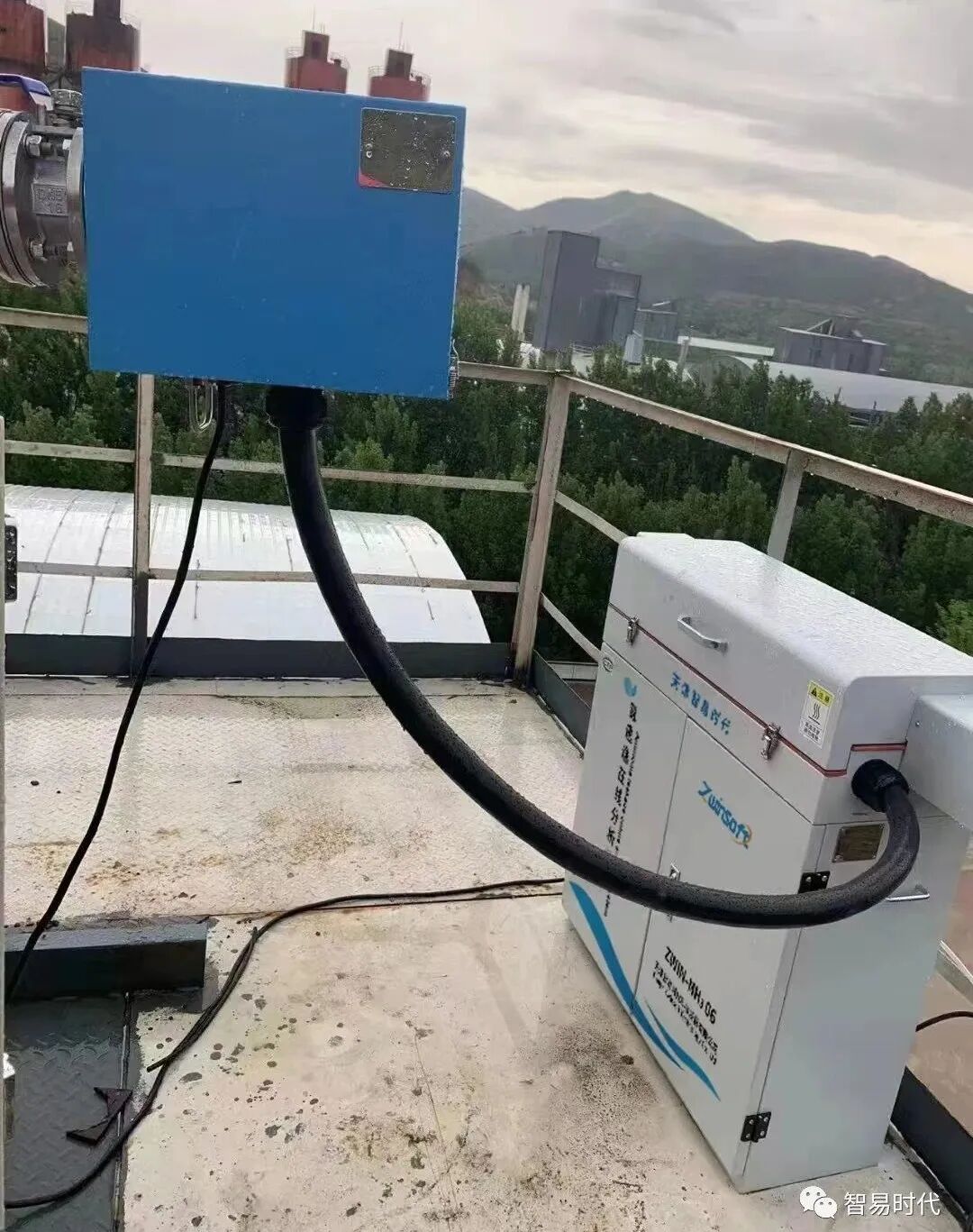

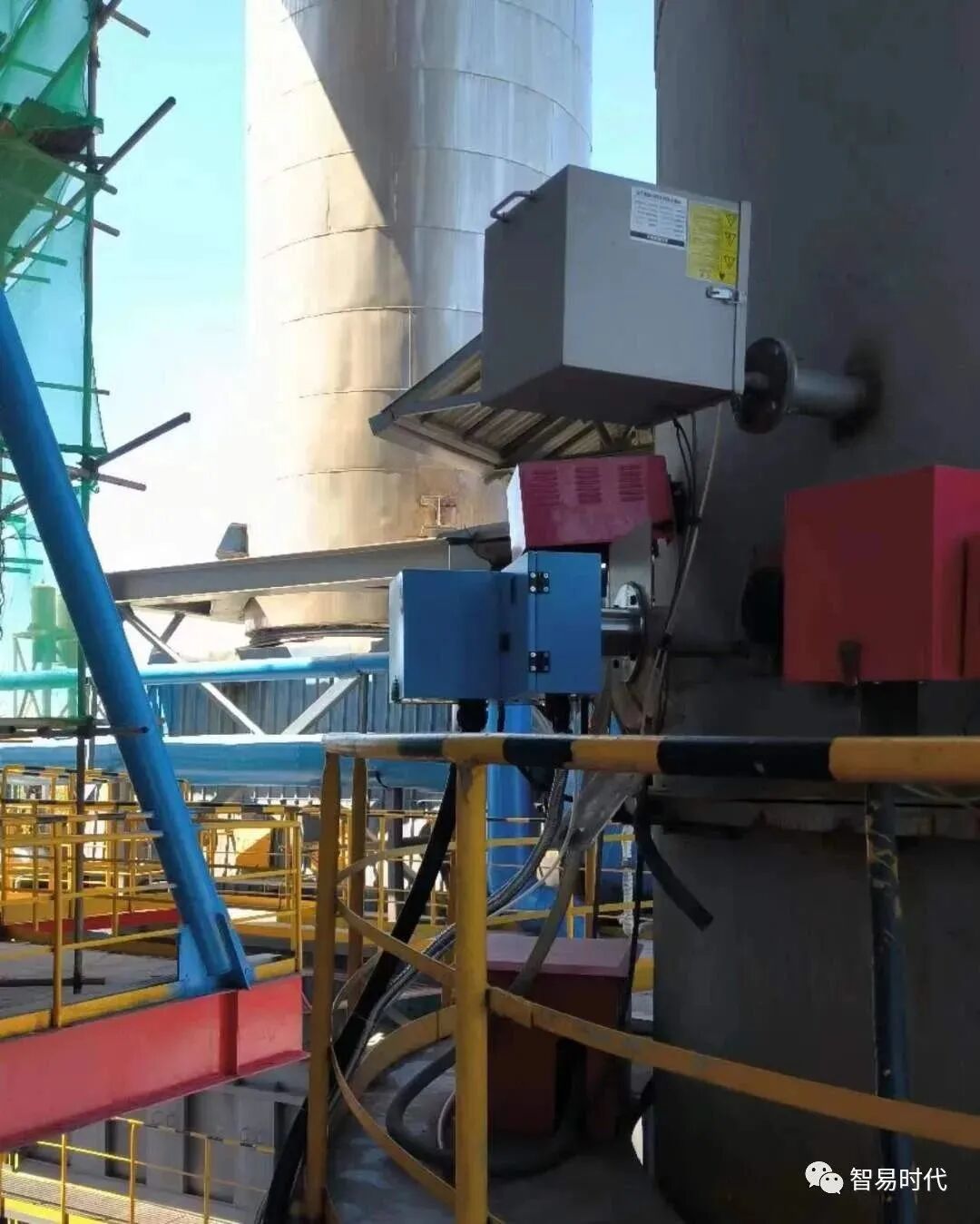

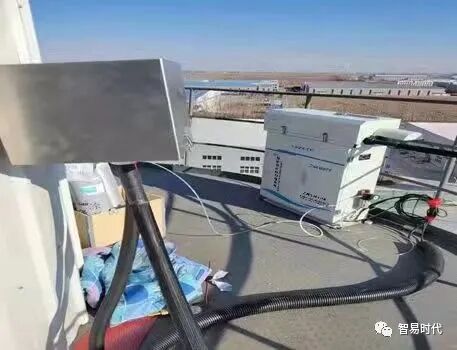

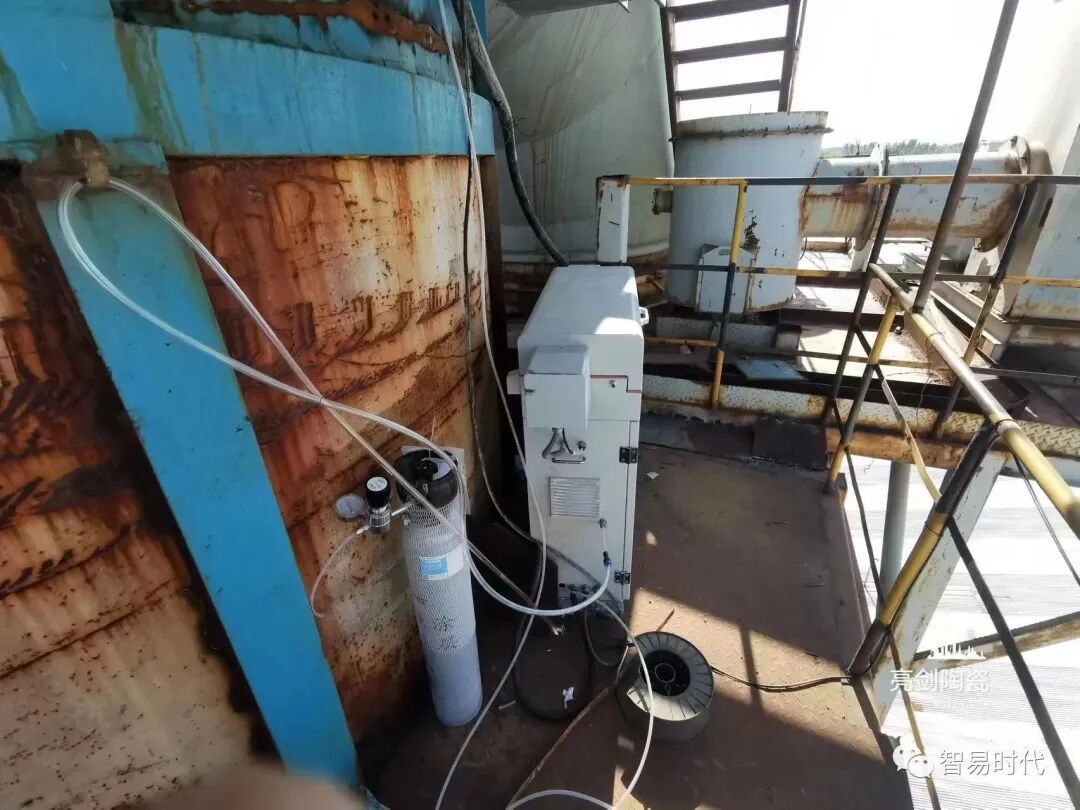

現場案例
