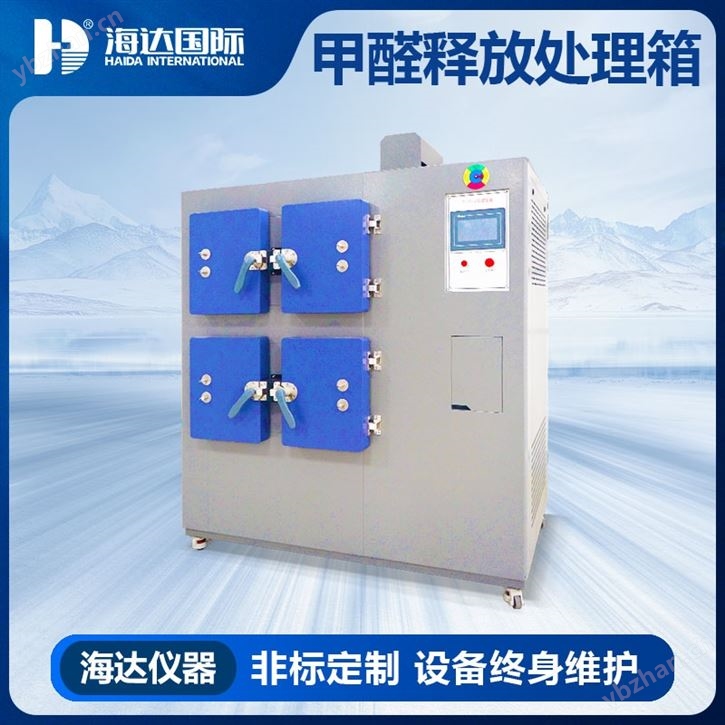

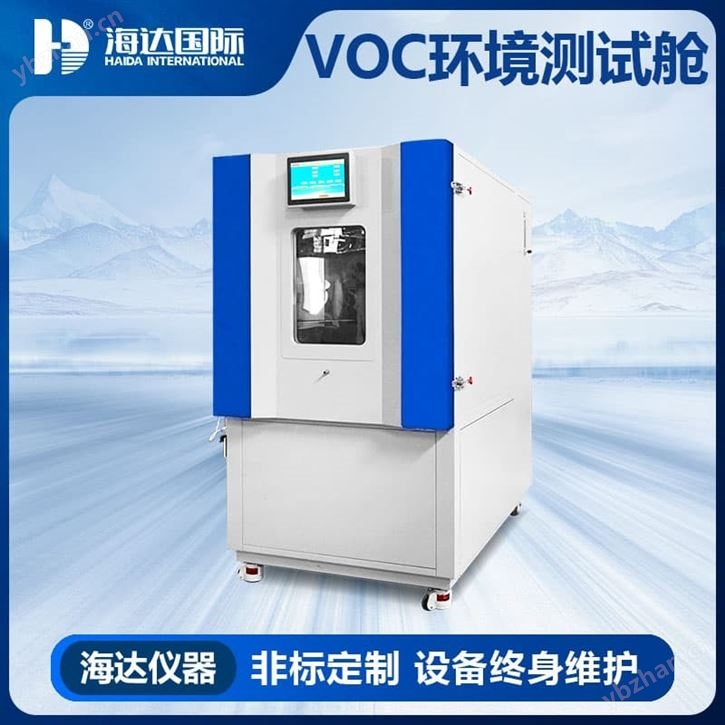

甲醛試驗箱 結構特點與工作原理

一、結構特點

箱體采用夾套設計，包括工作室和設備室。工作室里有風扇隔板、調速風機、濕度傳感器、溫度傳感器、熱交換器、進風口、出風口等。工作室內放有有樣品支架，主要用于放置測試樣品。

設備室包括位于保溫艙體左側的露點溫度水箱、水泵、日立無油壓縮機、，冷干機流量計、電磁閥，制冷壓縮機及水閥等組成。

電控柜主要由工業計算機控制器及交流接觸器和斷路器等低壓器件組成。

二、工作原理

環境艙內的溫度調節系統，采用微電腦PID自動控制方式；箱體內的濕度由干濕比例調節系統，通過控制濕度發生器內的濕度，使得通入工作室內的空氣濕度為的濕度值，同時供氣的置換率大小也會影響濕度的平衡時間。

設備內部的風循環，采用后部軸流風機吸入，頂部均勻排出的設計方式。空氣置換率采用電磁壓縮氣泵供氣，質量流量控制器控制流量。

三、控制系統

3.3.1控制測量儀表

溫、濕度控制器：采用維控觸摸屏和西門子PLC控制模塊，實現微電腦全自動控制，界面簡潔直觀，控制簡單可靠。

3.3.2報警指示

水位低報警：當露點溫度水箱水位低于此刻度時，儀表內的故障指示下顯示“水位低”，設備自動停止運行。

水位高報警：當露點溫度水箱加水時，水位過高時，儀表內的故障指示顯示“水位高”，設備頁面提示處理，但不停止運行。

3.3.3控制開關

a.電源

將設備電器控制箱側面的空氣開關推上，儀表接通，設備通電處于待機狀態。

b.啟動

觸摸屏上點觸（已關閉）按鈕，設備啟動，開始工作。
