科隆案例 | 測量道路劃線涂料的流量

測量道路劃線涂料的流量

• 通過提高涂料的使用效率來降低成本

• 在劃線車的局促空間中，安裝單直管科里奧利質量流量計

• 在低流速和高壓下，精確可靠地測量流量和溫度

• 通過 Bluetooth® 藍牙功能，在駕駛室中了解過程趨勢和診斷信息

澳大利亞新南威爾士州運輸局，是州政府的主要運輸和道路機構。它負責維護和升級該州南部地區道路的標記。客戶使用了幾輛自動化的劃線車，并采集劃線過程中的數據。根據道路的情況，劃出各種顏色和類型的標記。

劃線過程應盡可能的高效、節省涂料（只涂抹必要的數量），但必須符合線標厚度方面的品質要求。為了保持劃線介質的一致性，準確的流速和溫度信息，對客戶而言至關重要。

劃線涂料的屬性，會隨著溫度而發生顯著的變化，密度在 1.65...1.7 SG 之間變化，密度差異的峰值可達 50 kg/m3。這會影響到噴涂和標記的品質。

涂料的流速將被精確地測量、記錄并遠程監測。考慮到壓力較高（75...80 bar / 1088...1160 psi)、流量較低，以及安裝空間較局促，所以，客戶難以選擇合適的測量技術。

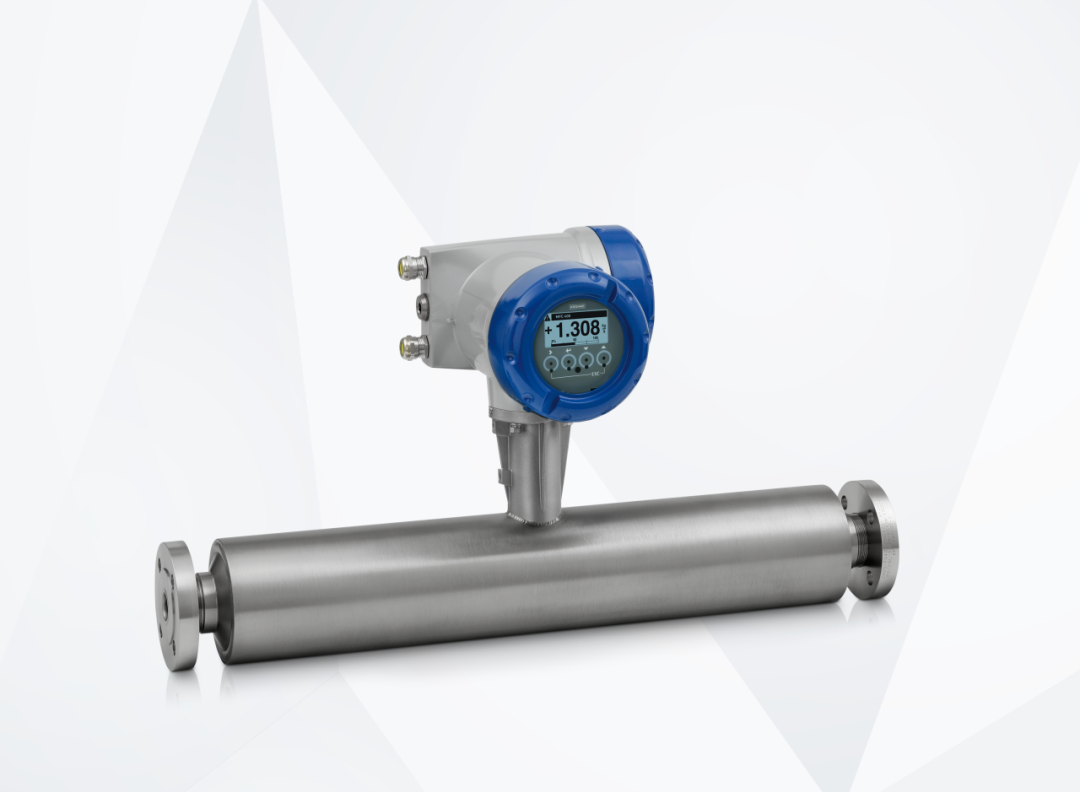

最終，該困擾被 OPTIMASS 7400 F 科里奧利質量流量計所解決。這款科隆流量計，在流量和溫度測量的準確性和可重復性，以及安裝空間方面滿足了客戶的需求。流量計安裝在噴槍的上游，監測所供應的涂料。客戶能夠收集并記錄涂料質量、噴涂過程，以及由此產生的線標規格的相關數據。

與市場上常用于高壓過程的雙彎管科里奧利質量流量計不同，單直管的 OPTIMASS 7400 的結構更緊湊。鑒于高壓力和低流量的工況條件，選擇了鈦材的傳感器（DN15 管徑）。劃線車中局促的空間無法安裝彎管流量計，但科隆的直管流量計卻相當合適。得益于傳感器的直管結構，幾乎沒有壓力損失，而且是自排空的，容易清洗、防止堵塞。因?yàn)榫执俚目臻g限制了轉換器的安裝，所以選用了分體型（F）的信號轉換器。

在 5 年的時間里，科隆為新南威爾士州交通局提供了 4 臺儀表，在道路劃線車上取得了圓滿的成功。OPTIMASS 7400 F 幫助客戶獲得了更好的劃線品質。通過這種方式，這款多功能的流量計，顯著提高了涂料的使用效率，為新南威爾士州政府節約了開支。

到目前為止，該流量計在承受嚴苛的路面溫度和振動的同時，始終穩定可靠，成功地監測了數百萬升的涂料。這款標配的鈦材流量計，就足以應對低流量、高壓力、局促的空間 — 取得了該應用的成功。

此前，主要使用 4...20 mA 和脈沖信號將讀數輸出到遙測系統；現在，客戶開始使用近期投放市場的 Bluetooth® 藍牙通信。使用 KROHNE OPTICHECK 移動應用程序，通過安全的藍牙® 通信，在駕駛室中即可了解過程趨勢和相關的診斷信息。

對客戶而言，還有進一步利用 OPTIMASS 7400 F 來挖掘潛力的可能。因?yàn)椋苛系拿芏仁且粋€(gè)重要的控制變量，客戶將在未來利用流量計的密度測量功能，開始記錄密度，以保證噴涂的品質。
