地下管網液位監測——守護城市排水安全

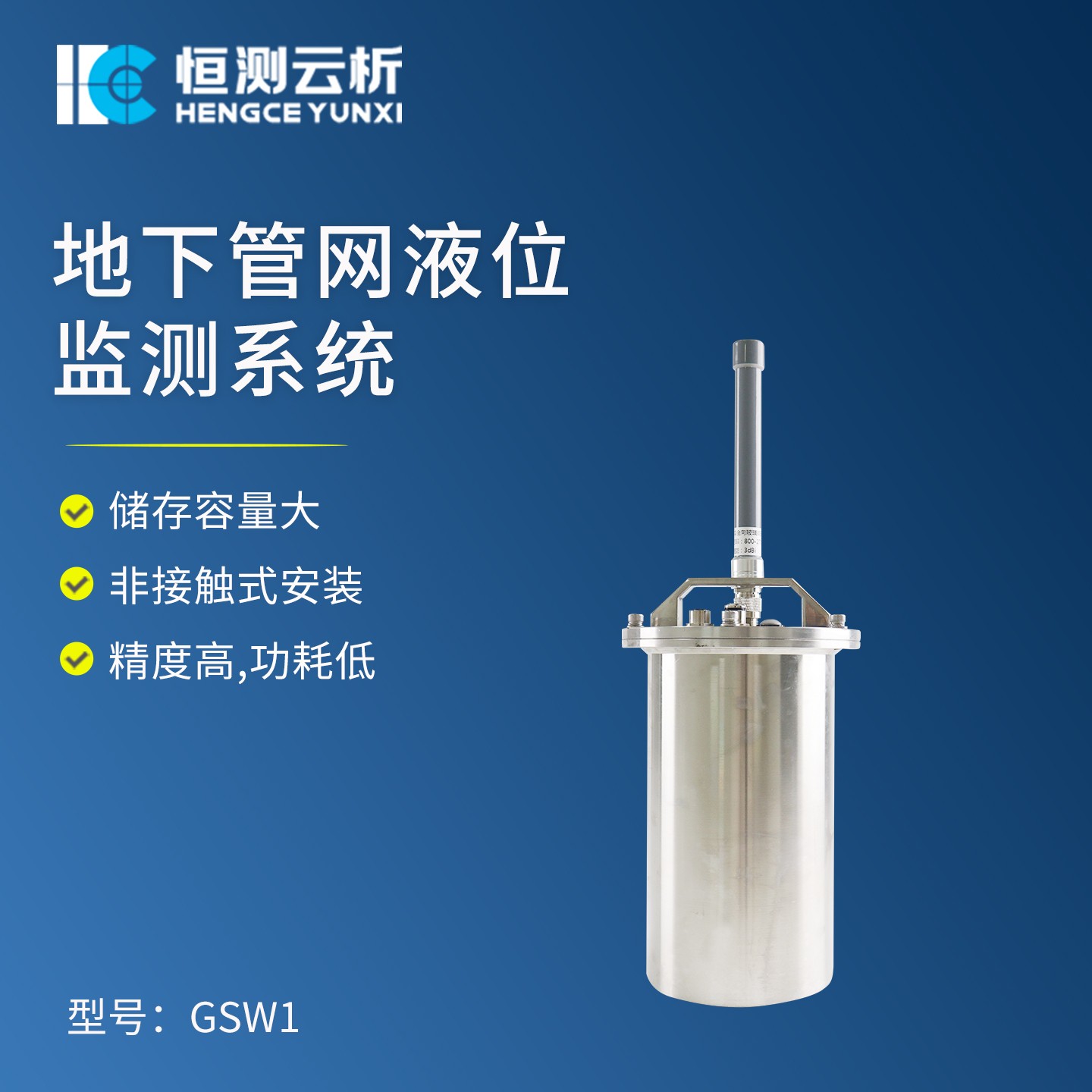

【HC-GSW1】地下管網液位監測系統是一種用于實時監測地下管網中液體液位的系統，廣泛應用于城市排水、給水、工業管線等場景。

一、系統架構

1. 感知層：部署在地下管網現場及周邊，包括液位傳感器、物聯網接入網關、前端預處理機等設備。

2. 傳輸層：根據設備數據量和應用場景，可采用NB-IoT、4G/5G等無線通信方式。對于關鍵節點，可結合MPLS專線或V*N與SD-WAN技術，保障高可靠性與低延遲的數據傳輸。

3. 平臺層：部署在監測中心，包括數據庫、應用軟件等，用于數據存儲、分析與可視化管理。

二、優勢特點

1. 非接觸式安裝設計，體積小巧，結構緊湊

2. 自帶電池、無須考慮供電事宜

3. 精度高，功耗低，抗干擾能力強，安裝方便

4. 適用場景多：湖泊河流、山洪預警、蓄水池、污水管網等水位監測

三、技術參數

1. 供電：標配35AH三元鋰電池

2. 雷達傳感器(用戶根據需求配置) ：內置120G雷達傳感器模組

3. 發射頻率：120GHz

4. 輸出功率（EIRP）：13~20dBm

5 .波束寬度（-3dB）：水平方向3°，垂直方向3°

6. 測距范圍：0.2~40m

7. 測量精度：±10mm

8. 分辨率：1mm

9. 響應時間：3s

?

四、應用場景

1. 城市排水管網：用于監測排水管網中的液位，預防內澇災害。

2. 給水管網：監測給水管網中的液位，確保供水安全。

3. 工業管線：監測工業管線中的液位，保障生產安全。
