量塊：機械制造中的精確尺寸標準

一、量塊的用途與精度

量塊，又被稱為塊規，在機械制造業中扮演著至關重要的角色。它不僅是控制尺寸的基礎量具，更是標準長度與零件尺寸之間傳遞的橋梁，堪稱技術測量中長度計量的基石。

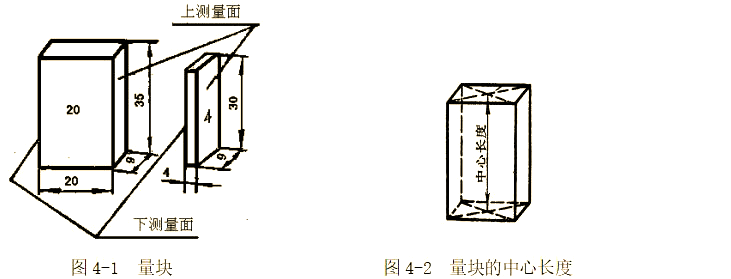

量塊通常采用耐磨性、硬度高且不易變形的軸承鋼制成，呈現為矩形截面的長方體形態，如圖4-1所示。其上、下兩面為測量面，經過精密研磨與拋光處理，光滑且平行。而量塊的截面尺寸則根據其基本尺寸的不同而有所差異：當基本尺寸位于0.5至10mm范圍內時，其截面尺寸為30mm×9mm；若基本尺寸超過10至1000mm，則截面尺寸調整為35mm×9mm。

量塊的工作尺寸，并非指其兩測量面之間的任意距離。由于兩測量面并非絕對平行，因此，量塊的工作尺寸被定義為中心長度，即一測量面的中心至另一測量面相粘合面的垂直距離。這一距離在每塊量塊上均有明確標記，當量塊尺寸達到或超過6mm時，標記位于非工作面上；若尺寸小于6mm，則直接標記在測量面上。

量塊的精度，則依據其工作尺寸的精度以及兩個測量面的平面平行度進行劃分，共分為五個等級：00級、0級、1級、2級和3級。其中，0級量塊的精度最高，常用于省市計量單位對精密儀器的檢定或校準。隨著等級的降低，量塊的精度依次遞減。而3級量塊，雖然精度低，但常被工廠或車間計量站用于檢定或校準車間常用的精密量具。

值得注意的是，盡管量塊是精密的尺寸標準，但其制造過程并不容易。為了充分發揮偏差稍大的量塊作為精密長度標準的作用，可以通過對其工作尺寸進行更準確的檢定，并在使用時加入相應的修正值。盡管這會增加使用的復雜性，但它確實為偏差稍大的量塊提供了作為尺寸精密標準的可能。

此外，量塊通常是成套供應的，每套裝成一盒。盒內包含各種不同尺寸的量塊，其尺寸編組遵循一定的規定。常見的成套量塊數量和尺寸組合，如表4-1所示。值得注意的是，某些成套量塊中可能包含四塊護塊，它們主要用于減少常用量塊的磨損。在使用時，這些護塊可以放置在量塊組的兩端，從而保護其他量塊不受磨損的影響。
每塊量塊都以其獨特的工作尺寸發揮作用。盡管每塊量塊僅有一個工作尺寸，但其兩個測量面制作得精準且光滑，具備粘合特性。當兩塊量塊的測量面輕輕推合時，它們能緊密粘合，宛如一塊整體，有效克服了單個量塊尺寸的局限性。這種粘合性使得我們可以靈活地組合成各種尺寸的量塊組，從而顯著拓寬了量塊的應用范圍。然而，為了減少誤差，我們通常希望量塊組的塊數控制在4～5塊以內。

在組合量塊以形成最小值量塊組時，我們遵循一定的原則來挑選塊規尺寸。具體來說，就是優先選擇能夠消除最小位數誤差的量塊。例如，若要構建一個87.545mm的量塊組，我們可以按照以下步驟來選取量塊尺寸：

首先，我們選定一個能去除最小位數的尺寸量塊，比如1.005mm，這樣剩下的尺寸就變為86.54mm。接著，我們再選取一個合適的尺寸量塊，比如1.04mm，這樣剩余的尺寸就進一步縮小至85.5mm。按照這種方式，我們繼續選取合適的尺寸量塊，直至達到所需的87.545mm量塊組尺寸。

值得注意的是，量塊是精密量具，使用時必須格外小心謹慎。
使用量塊前，務必先用汽油去除防銹油，隨后用潔凈的麂皮或軟綢仔細擦拭。避免使用棉紗頭擦拭量塊的工作面，以防損傷其測量面。清洗后的量塊，應借助軟綢輕托，避免直接手拿。若確實需要手拿，請確保手部清潔，并僅握住量塊的非工作面。放置量塊時，應使其非工作面與工作臺接觸。切勿將量塊置于藍圖之上，以防其表面的化學殘留導致量塊生銹。使用過程中，嚴禁將量塊的工作面與非工作面推合，以防擦傷測量面。使用后，量塊應及時放入汽油中清洗，并用軟綢擦干后涂上防銹油，存入專用盒子。若長期無需使用，可在清洗后不涂防銹油，直接放入干燥缸內保存。務必注意，嚴禁長時間將量塊粘合在一起，以防金屬粘結造成不必要的損傷。

二量塊附件

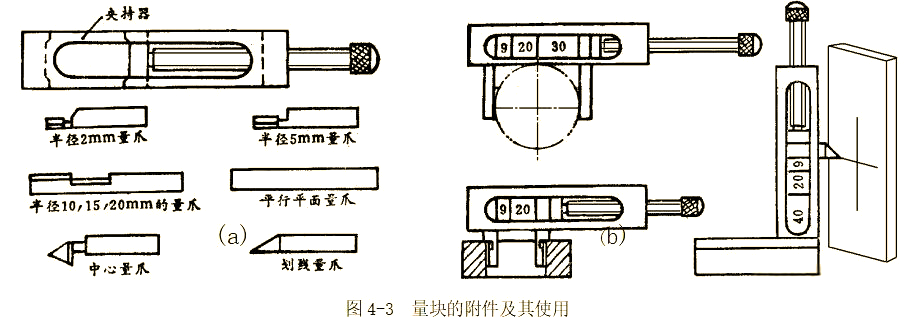

為了進一步拓寬量塊的應用領域，更好地滿足多樣化的測量需求，我們提供了成套的量塊附件。這些附件主要包括不同長度的夾持器和專為測量設計的量腳，如圖4-3(a)所示。一旦將量塊與這些附件組合在一起，它們不僅可以用于校準量具的尺寸，例如校準內徑百分尺，還能進行軸徑、孔徑、高度以及劃線等各項測量工作，如圖4-3(b)所示。
