DJ-3012植物3D根系生長監測系統

來源：點將（上海）科技股份有限公司 2025年10月24日 16:15

DJ-3012根系生長監測系統（DJ-ROOT3D的升級款）采用微根窗技術，結合3D全景成像，一次性獲取整個根管的剖面圖像，獲取土壤中活體根系的生長動態，解決了目前市場上原位根系檢測設備每個根管要多次掃描，分析時需要拼接帶來的問題。

用途：

植物根系對固定植株以及獲得水分和養分起重要作用，但是土壤不可觀測性的限制，給根系生態學的研究帶來一定的困難。因此, 找到原位觀察根系生長的方法對研究根系生態學就顯得尤為重要。

DJ-3012植物3D根系生長監測系統采用國際認可的微根窗技術，結合3D全景成像，一次性獲取整個根管的剖面圖像，掌握土壤中根系的生長動態，解決了目前市場上原位根系檢測設備每個根管要多次掃描、分析時需要拼接帶來的問題。

3D全景技術在植物根系研究中創新性應用，有如下幾大優勢：

1）每個根管一次成像，操作方便，節省時間；

2）獲取的根系整體連續，結果更加準確，分析不必再對圖像進行拼接，避免多圖分析時的重疊現象；

3）掃描儀帶有距離編碼器，根系生長深度數據準確。

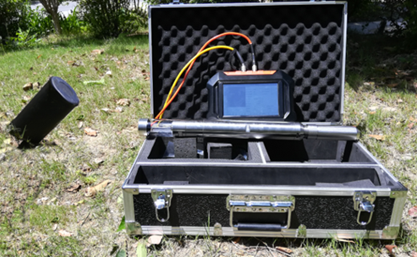

DJ-3012植物3D根系生長監測系統

特點：

DJ-3012植物3D根系生長監測系統

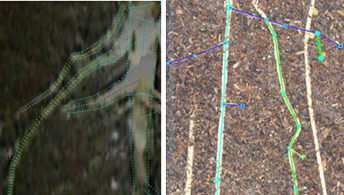

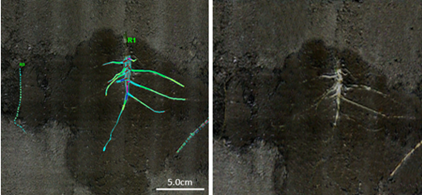

圖像分析細節展示 360°3D顯示根系發育

DJ-3012植物3D根系生長監測系統

應用領域：

?作物生長脅迫研究

?果樹根系生長監測

?森林木根系生長周期研究

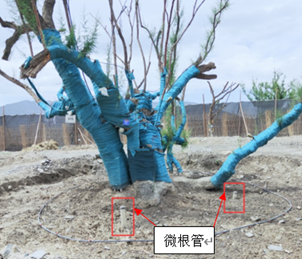

?古樹名木移植后根系發育監測

?大樹復壯保護

DJ-3012植物3D根系生長監測系統

技術參數：

圖像采集
成像方式	360度3D全景，無需調焦
圖像色彩模式	RGB
供電方式	內置鋰電池，12V，連續工作大于10h
光源	大于30Lux，0-100可調
數據存儲	32G，存儲在控制單元，野外無需攜帶筆記本電腦
測量精度	0.1mm
三維羅盤	精度0.5°，分辨率0.01°；探頭橫滾極限360°
探頭尺寸	直徑40mm
攝像頭	全景360度，1/100Lux，700TV lines
魚眼鏡頭	180°
軟件放大分辨率	19200×19200
顯示方式	平面圖、柱狀圖、3D旋轉
保存格式	JPG，BMP，PNG等多種格式
一次獲取數據尺寸	≥22.0cm x 80.0cm(標配)
工作方式	編碼方式控制測量成像，保證高精度測量結果，無需攜帶筆記本電腦
微根窗	標配：內徑64mm，外徑70mm，長度100cm；其他長度的微根管可定制；
數據傳輸	USB快速接口
工作環境	溫度-10至+60℃，相對濕度0-95%（無水汽凝結）
防護等級	IP67
主機尺寸	25cm×19cm×7.4cm
圖像分析
基本測量	根總長、根平均直徑、根總面積、根總體積、根尖計數、分叉計數、交疊計數、根直徑等級分布參數、根尖段長分布、可不等間距地自定義分段直徑，自動測量各直徑段長度、投影面積、表面積、體積等，及其分布參數。
時空數據對比	支持不同時間相同位置的圖像對比（需滿足ICAP命名規則）
數據處理	分析結果輸出至Excel表
