三相變電站測溫監控

1、判斷方法

• 表面溫度判斷方法。根據測得的設備表面溫度值，對照有關電力設備檢測規范的相關規定，可以確定一部分電流致熱型設備的缺陷。
• 相對溫差判斷法。電力設備在正常運行時都會發出一定熱量，而這種熱量按設計要求是允許的。若用熱像儀對全部運行設備進行掃描檢查時，發現存在異常溫度點，然后對溫度異常的部位進行重點檢測，測出異常點的溫度。為了判斷是否為故障，應將異常點溫度與正常運行時的溫度進行比較，同時考慮周圍環境條件的影響，最后根據設備的相對溫差以及是否超出規定值，來確定設備故障與否。
• 同類比較法。包括：三相之間的橫向比較和相同各部位的縱向比較。

三相之間溫度比較 ：

在發電、輸電、變電、供電回路中，大部分以三相形式輸送電能，用于三相連接的金屬材料是相同的，一般講三相上升的溫度是均衡的，則設備正常運行。當三相中的某一相或兩相出現溫度過高現象，可以判定溫度高的相存在缺陷。

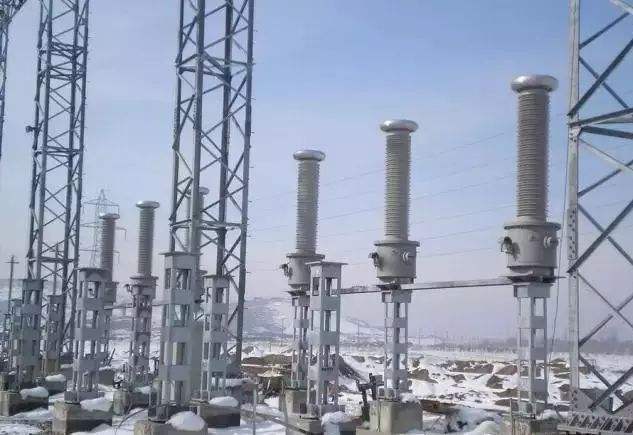

三相變電站

同一部件的溫度比較：

同一部件的材料、流過的電流都相同，正常情況下整個部件上升的溫度應該是一樣的。然而由于某些產品由于材質上存在缺陷，如材料存在雜質、氣泡，使材料特性發生變化，當電流通過時，會產生不同的熱量，表現出部件局部發熱。如絕緣子串的局部發熱，避雷器的局部發熱，導線電纜的局部發熱等。

2、測量方式及優勢

• 前端測溫技術

可單獨工作，由前端熱像儀完成所有測溫工作，將紅外圖像及原始測溫數據傳輸到信息中心或現場工作站，無信號壓縮、信號無損失、抗干擾性強，保證測溫數據的準確性、穩定性。

前端數據采集結果

• 全實時圖像，圖像無延時現象

實時圖像，不會出現圖像停頓、圖像滯后以及跳躍感。避免了在操作人員進行云臺轉動控制和鏡頭焦距調節過程中，出現圖像滯后導致調節及觀測困難的情況。

• 測溫快速、精確，均勻性好

在隨著場景的變換過程中，系統總是在瞬間就能得到觀察到的場景所有溫度，圖像均勻性高，不會因為場景的變化而產生測溫的差異。

系統具有良好的標準性、開放性、集成性、安全性、可擴充性及可維護性

可根據需要方便地進行網絡逐級匯接，增減各類站級前端設備等；設備結構緊湊，軟件操作方便。

• 24小時全天候監測，無需任何光源，零照度、透煙霧、透水霧監測；高防護等級，可在惡劣天氣下正常運行

系統能在惡劣的氣候環境中正常工作，具有的低溫環境防護，以及抗高溫、高濕度的性能。無論是刮風下雨，酷熱潮濕，還是低溫寒冷，都可以實現不間斷自動監測，保證在北方嚴寒地區以及南方的高溫酷熱地區的輸變電設備工作狀態監測正常進行。
