WPK6通用經濟型數顯表的設置方法

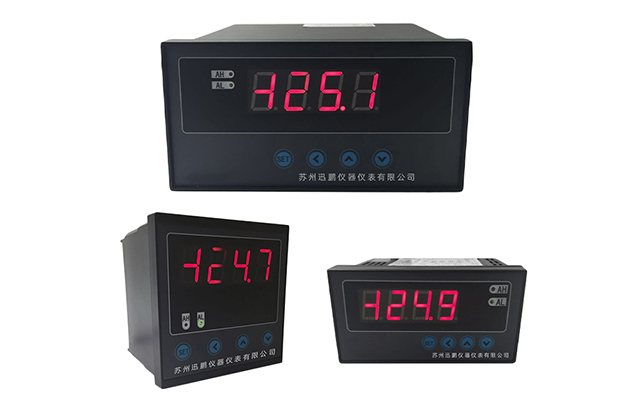

WPK6通用經濟型數顯表與各類模擬量輸出的傳感器、變送器配合，完成溫度、壓力、液位、成分等物理量的測量、變換、顯示和控制。0.5級精度，測控速度每秒5次，4位LED顯示。標配2點報警輸出，可設置報警方式和報警靈敏度。標配外供電源24V，50mA。可選配4-20mA電流變送輸出。作為一款非常受歡迎的數顯表產品，經常會有客戶在是設置方面有點小疑問，不知道如何操作設置，這篇文章就給大家好好講講這方面的知識，方便廣大用戶學習和使用。

假設需要設置的參數如下：輸入信號4-20mA，顯示量程0.0-100.0。

先給儀表上電，長按set鍵，顯示AH，然后短按2下set++鍵，顯示OA，輸入密碼，按左鍵進入，將0000改成1111，然后短按set鍵保存，又顯示AH。再次長按set鍵，顯示inch，按左鍵進入，默認信號是PT100，也就是顯示P100，按向上鍵，多按幾次，直至出現需要的輸入信號4-20，然后短按一下set鍵，顯示in-d，代表小數點，要設置的是100.0是有一位小數的，按左鍵進入，此時默認就是一位小數，如果要改成沒有小數，只需要按向上鍵或者向下鍵調整小數點位置即可。現在已經調整為一個小數位了，短按set鍵保存，此時顯示u-r，代表量程下限，要設置的下限是0.0，按左鍵進入，默認就是0.0，所以直接短按set鍵保存，此時顯示F-r，代表量程上限，按左鍵進入，將數值改成100.0，然后短按set鍵保存，再長按set鍵回到測量界面就行了。此時信號輸入已經全部完成。

如何微調測量的零點？輸入密碼，長按set鍵直至顯示inch，短按set鍵幾下，直至按到in-A，代表零點修正，按左鍵進入，零點需要降低多少就改成負值的多少就行，升高多少就改成正值的多少即可。改完以后短按一下set鍵保存，再長按set鍵回到測量界面即可。
