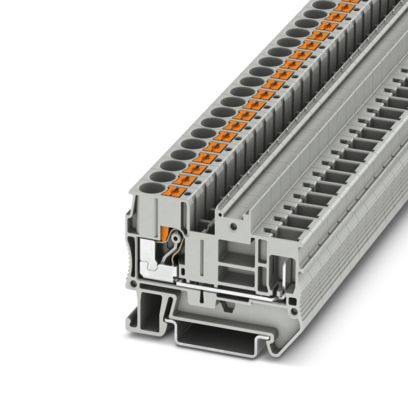

PT 6/1P - 直通式接線端子 3061758技術資料

額定浪涌電壓8 kV

額定條件下的最大功耗1.31 W

每層的連接數量2

額定橫截面6 mm2

連接方式插拔式 / 插件連接

剝線長度12 mm

塞規A5

連接符合標準IEC 61984

剛性導線橫截面0.5 mm2 ... 10 mm2

橫截面 AWG20 ... 8 (按IEC標準修訂)

柔性導線橫截面0.5 mm2 ... 10 mm2

導線橫截面，柔性[AWG]20 ... 8 (按IEC標準修訂)

柔性導線橫截面 超聲波壓縮0.34 mm2 ... 10 mm2

導線橫截面，柔性[AWG] 超聲波壓縮22 ... 8 (按IEC標準修訂)

柔性導線橫截面（套管不帶塑料絕緣管）0.5 mm2 ... 6 mm2

柔性導線橫截面（帶塑料絕緣管的套管）0.5 mm2 ... 6 mm2

2根具有相同橫截面的導線，柔性，帶TWIN套管及塑料套管0.5 mm2 ... 2.5 mm2 如果使用TWIN套管，我們建議最小套管長度為13 mm。

標稱電流41 A

最大負載電流41 A (具有10 mm2導線橫截面，剛性)

額定電壓1000 V

額定橫截面6 mm2

直接插拔式連接橫截面

剛性導線橫截面1 mm2 ... 10 mm2

柔性導線橫截面（套管不帶塑料絕緣管）1 mm2 ... 6 mm2

柔性導線橫截面（帶塑料絕緣管的套管）1 mm2 ... 6 mm2

電涌電壓測試

測試電壓設定值9.8 kV

結果已通過測試

短時耐受電流 6 mm20.72 kA

結果已通過測試

工頻耐受電壓

測試電壓設定值4.26 kV

結果已通過測試

針焰測試

暴露時間30 s

結果已通過測試

振蕩/寬頻帶噪音

規格DIN EN 50155 (VDE 0115-200):2008-03

頻譜使用壽命測試類別 1，B 級，已安裝在車身上

頻率f1 = 5 Hz 到 f2 = 150 Hz

ASD等級1.857 (m/s2)2/Hz

加速度0.8g

每軸的測試周期5 h

測試方向X-, Y- 與 Z-軸

結果已通過測試

沖擊

規格DIN EN 50155 (VDE 0115-200):2008-03

脈沖波形半弦

加速度5g

電擊時間30 ms

每個方向的電擊次數3

測試方向X-, Y- 與 Z-軸 （正向與負向）

結果已通過測試

環境條件

環境溫度（運行）-60 °C ... 100 °C (包括自加熱的最大工作溫度范圍參考衰減曲線)

環境溫度（存放/運輸）-25 °C ... 60 °C (短期內（不超過24  小時），-60 °C到+70 °C)

環境溫度（組裝）-5 °C ... 70 °C

環境溫度（執行）-5 °C ... 70 °C

允許濕度（運行）20 % ... 90 %

允許濕度（存放/運輸）30 % ... 70 %

訂貨號3061758

包裝單位50 pc

最小訂貨量50 pc

銷售關鍵代碼BE2241

產品關鍵代碼BE2241

GTIN4046356649216

單件重量（含包裝）13.77 g

單件重量（不含包裝）12.314 g

原產地CN
