金相顯微鏡檢測高溫合金是否晶界氧化的解決方案

金相顯微鏡檢測高溫合金是否晶界氧化的解決方案

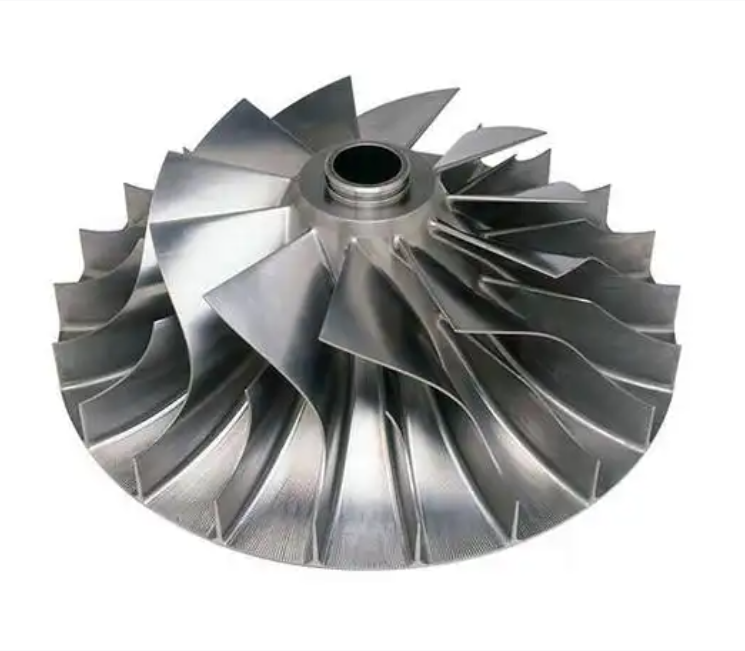

在高溫合金（如航空發動機葉片、燃燒室部件）檢測中，晶界氧化會直接削弱材料強度，金相顯微鏡結合熱鑲嵌工藝可精準識別氧化缺陷，流程圍繞 “保留氧化形態、清晰顯晶晶界” 展開，具體步驟如下：

一、取樣與熱鑲嵌處理

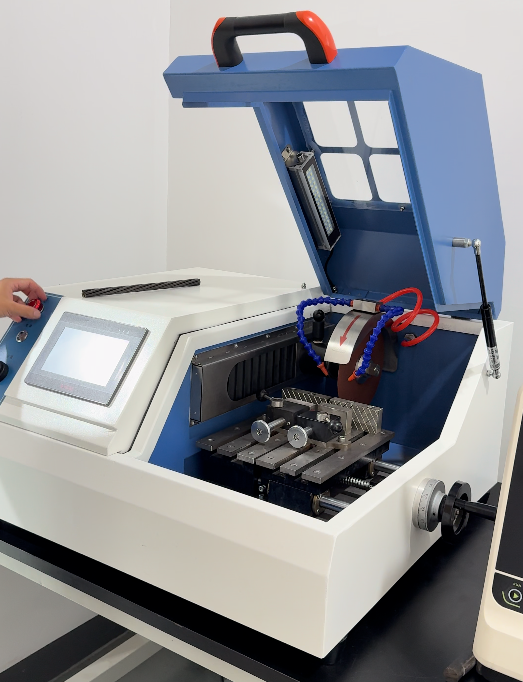

首先在高溫合金待檢部位（葉片榫頭、燃燒室熱面等易氧化區域）截取 8mm×8mm 試樣，切割用金剛石超薄鋸片（厚度 0.15mm）搭配低速切割機，進給速度控制在 0.2-0.3mm/s，同步噴射惰性氣體（如氬氣）冷卻，防止切割過程中二次氧化。

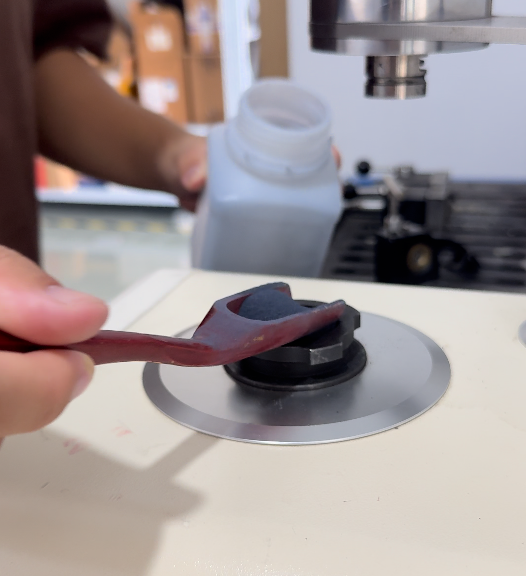

隨后進行熱鑲嵌：將試樣放入熱鑲嵌機 Φ30mm 模具，填入耐高溫環氧樹脂顆粒（適配高溫合金硬度），設置參數 —— 溫度 170-190℃、壓力 20-28MPa、保溫保壓 4-6 分鐘，待樹脂固化后，冷卻至 90℃以下脫模。脫模后用 240 目砂紙修整鑲嵌塊邊緣，確保試樣截面與鑲嵌塊表面平齊，避免磨拋時氧化層脫落。

二、試樣磨拋加工

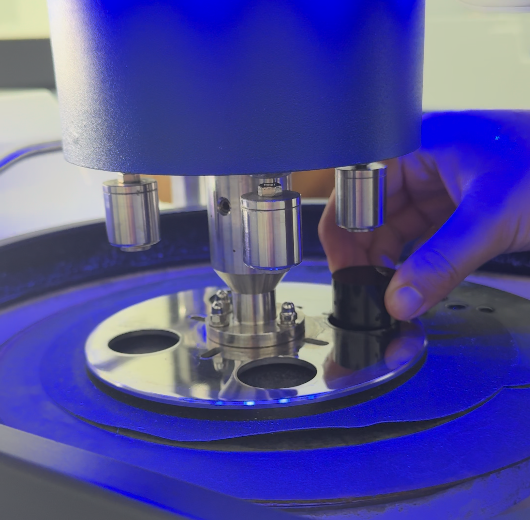

首先粗磨：用 320 目碳化硅砂紙在磨拋機上輕壓打磨（壓力≤15N），打磨方向與試樣截面垂直，直至露出完整的合金截面（去除樹脂覆蓋層）。

第二步細磨：依次更換 600 目、1200 目、2000 目砂紙，每道工序?qū)⒃嚇有D(zhuǎn) 90 度，前道磨痕消失后再換更高目數，細磨后用去離子水沖洗，避免磨屑殘留堵塞氧化縫隙。

第三步拋光：先用 5μm 金剛石拋光液配合絲絨布粗拋（轉速 160r/min，持續 3 分鐘），去除細磨劃痕；再換 1μm 拋光液配合拋光呢精拋（轉速 140r/min，持續 4 分鐘），直至截面呈現鏡面光澤，拋光后立即用無水乙醇清洗，冷風吹干（防止水分與氧化產物反應）。

三、浸蝕與晶界氧化觀察

選用專用浸蝕劑（10% 王水 + 5% 鹽酸混合液，通風櫥操作），用滴管將試劑輕滴于試樣截面，浸蝕時間 10-15 秒。當顯微鏡下觀察到晶界呈黑色線條、氧化區域呈淺灰色斑塊時，立即用去離子水沖洗、酒精脫水后吹干。

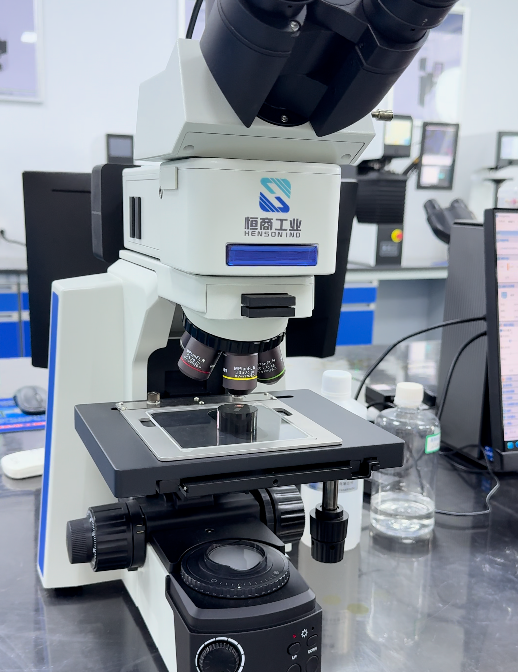

將試樣置于金相顯微鏡載物臺：先以 100 倍低倍物鏡掃描，定位晶界氧化集中區域（多沿晶界呈連續或斷續分布）；再切換 400-500 倍高倍物鏡，觀察氧化深度（正常要求≤50μm）、氧化產物形態（避免出現連續氧化層），同時用圖像分析軟件測量氧化沿晶擴展長度，記錄氧化等級（按氧化面積占比分為輕微、中度、嚴重三級）。

四、檢測結果應用

若觀察到嚴重晶界氧化（氧化深度＞50μm 或連續氧化層），可反向追溯問題：可能是熱處理時保護氣氛純度不足，或服役時超出耐高溫上限。將檢測數據反饋至生產 / 運維環節，可調整熱處理氣氛參數、優化部件冷卻結構，避免高溫合金因晶界氧化導致的斷裂、變形等失效風險。
