化繁為簡：安科瑞配電監控如何實現配電系統“低成本”與“高可靠”的兼得？

摘要

在智能配電系統發展過程中，監控設備的集成化和網絡化已成為明顯趨勢。然而，傳統的配電監控方案通常需要為每個回路配置獨立的測量?jī)x表，導致系統結構復雜、安裝維護困難且總體成本高昂。為解決這些問題，安科瑞電氣股份有限公司研發了AMC系列多回路智能監控單元，它將眾多配出回路的測量、計量、開關狀態監測和控制功能集成于一體，通過數字通訊實現數據遠程傳輸，大大簡化了系統設計，降低了成本，為用戶提供了更高性價比的配電監控解決方案。本文旨在深入探討AMC系列監控裝置的技術原理、應用方案及其在智能配電系統中的實際價值。

產品簡介

AMC配電監控解決方案是針對電源列柜（列頭柜）的監控要求，設計開發一套完整的解決方案，適用于交流系統（AC220V）、直流系統（DC-48V/240V/336V）：由≥7寸觸摸式液晶顯示屏、綜合信息處理主機模塊、開關狀態采集模塊、電流互感器或霍爾傳感器采集單元模塊等組成。

特點

組裝效率高：互感器和模塊、模塊和模塊之間線束插拔連接，互感器可選導軌安裝；

回路靈活配置：單個分模塊可監測30和48單相回路，回路可通過模塊級聯擴展，監控系統可支持4路進線 & 192路出線回路監測；

應用安全：模塊支持連續A相/B相/C相間隔接線，避免相間短路；

免外部電源供電：主模塊可實現主備路任意一路電壓輸入即可工作，同時具備輸出24V功能，給分模塊和觸摸屏供電；

多種電流互感器可選：從經濟效率方面有不同的電流傳感器可供選擇，底部螺絲固定\導軌安裝\免穿孔\手拉手供電，支持定制化需求；

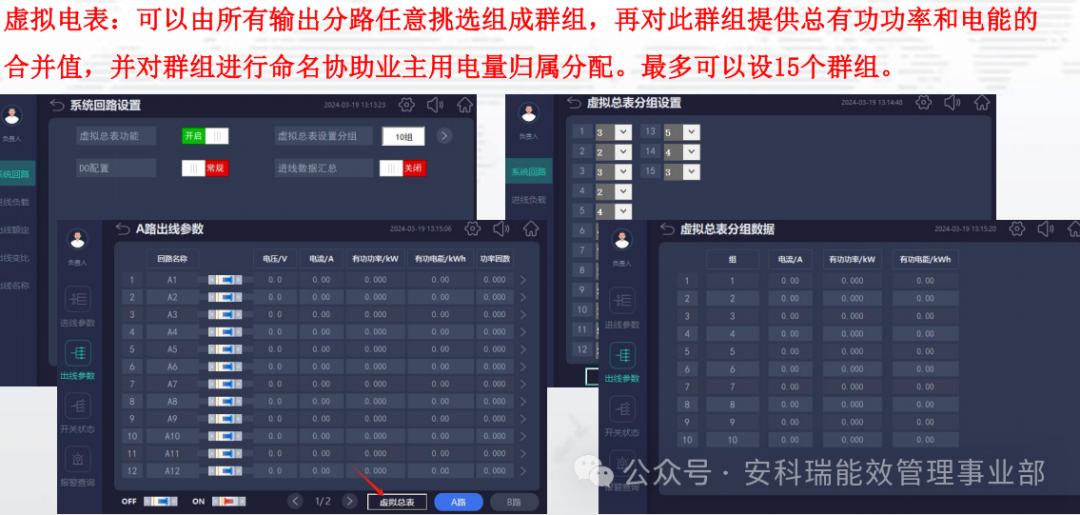

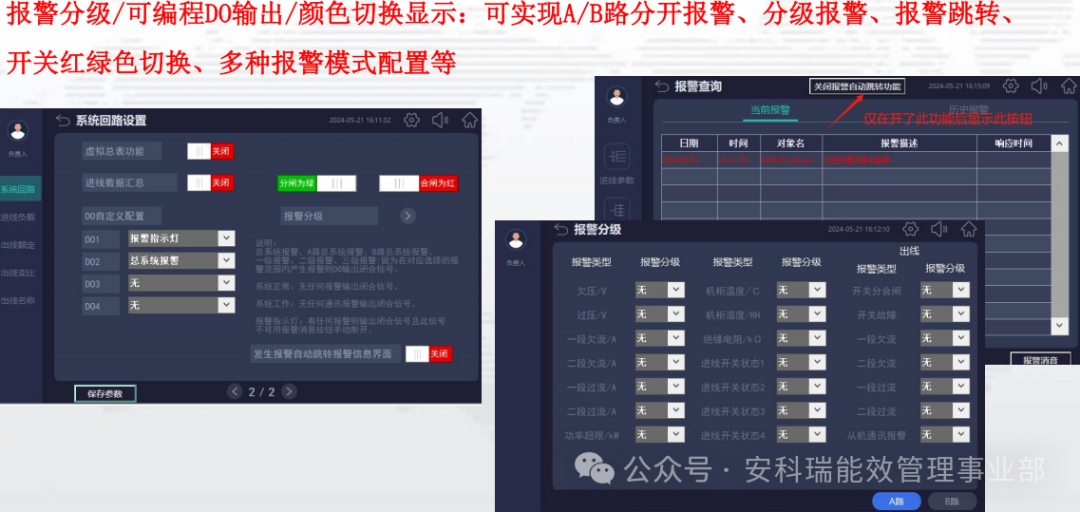

豐富的監控系統功能：事件記錄、操作記錄、虛擬電表、接線切換、可編程DO輸出、報警分級等，支持定制化開發；

綜合成本低：節省組裝接線人工，減少電源和繼電器，降低成本。

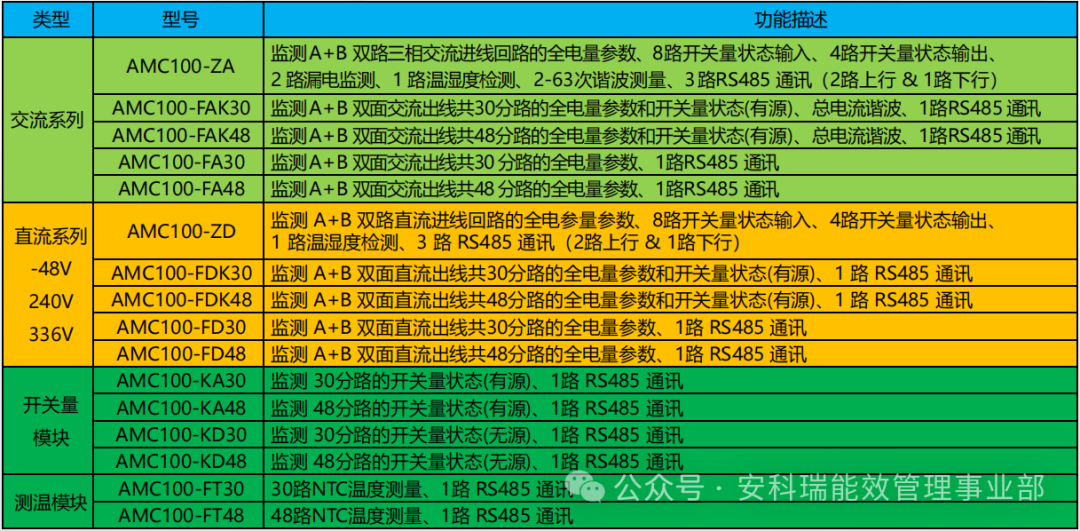

AMC100系列監控模塊

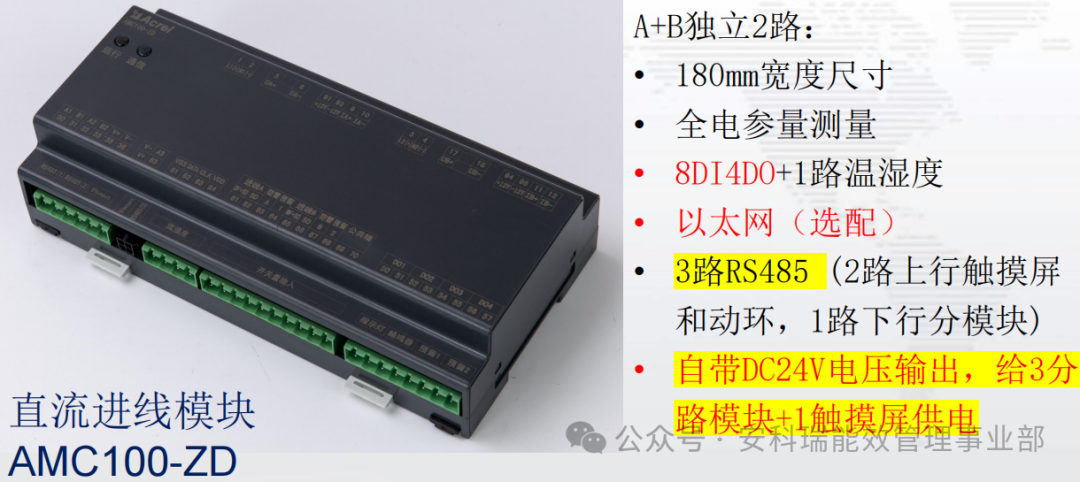

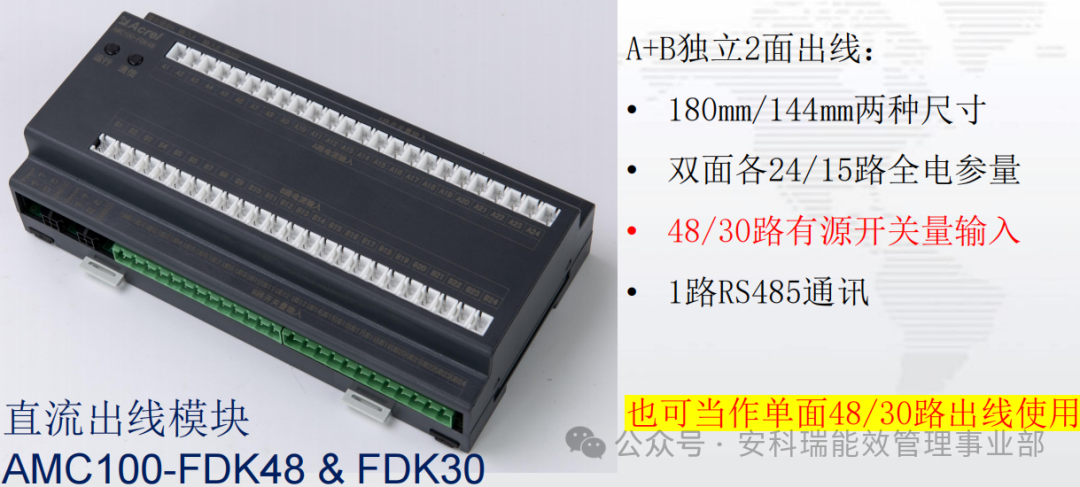

直流監控模塊

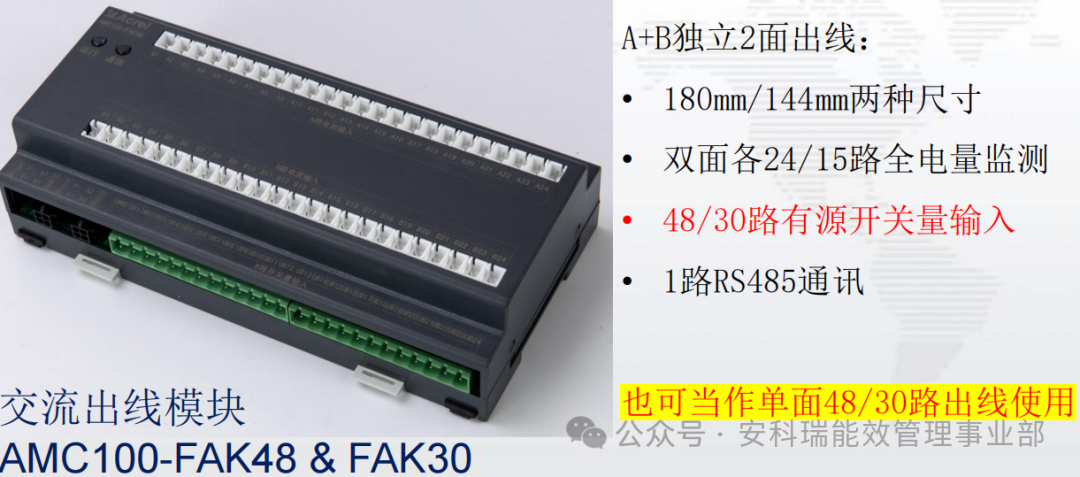

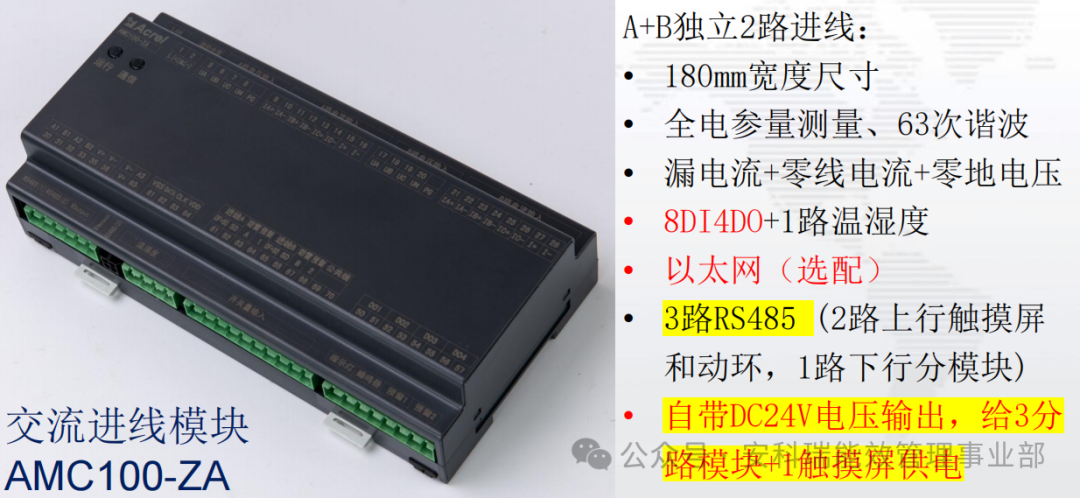

交流監控模塊

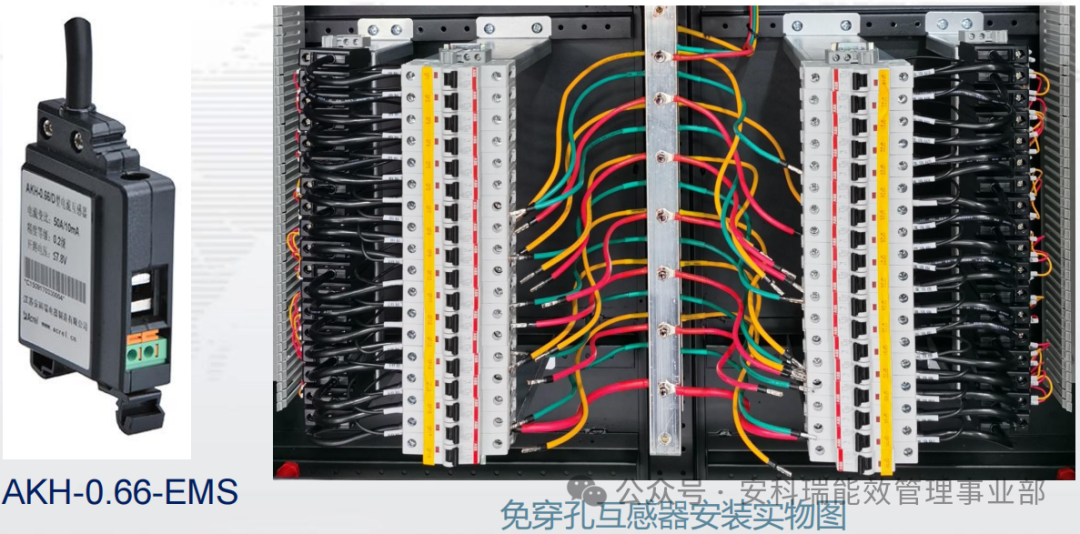

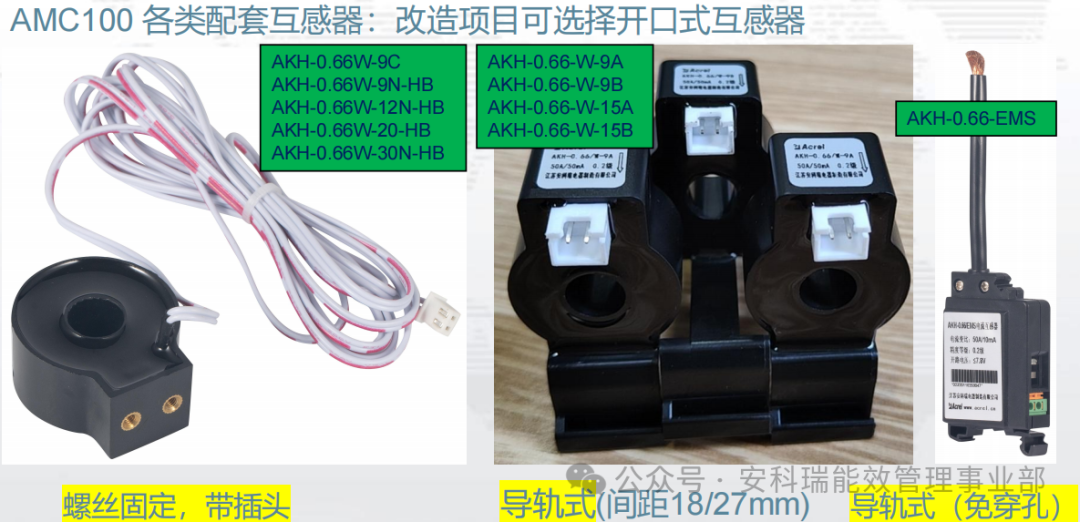

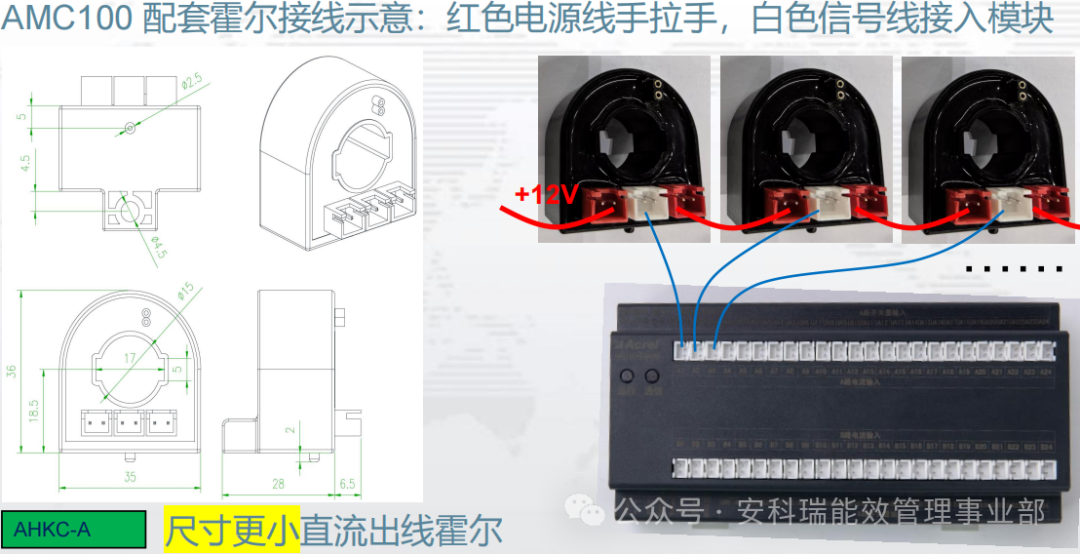

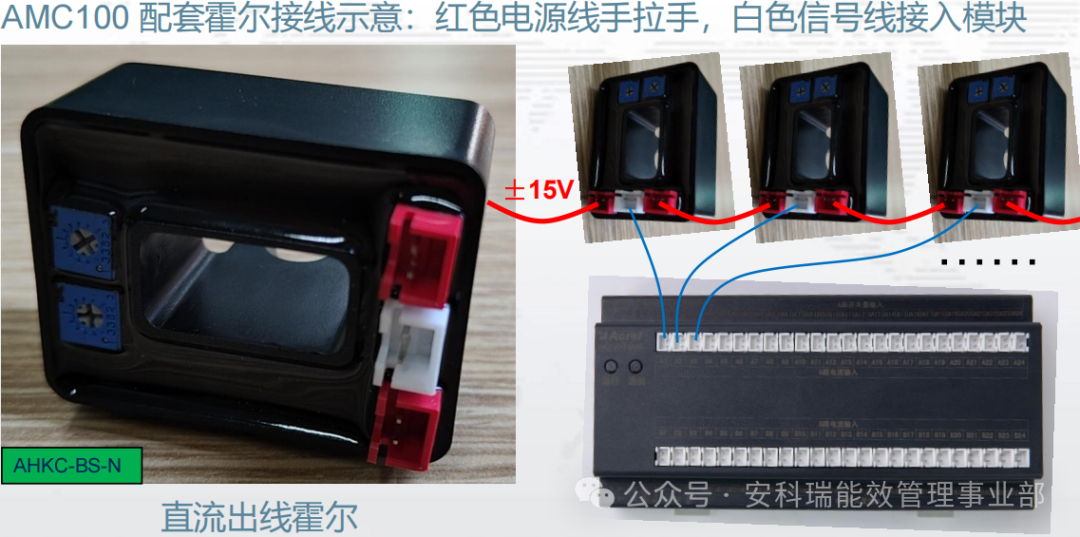

配套互感器

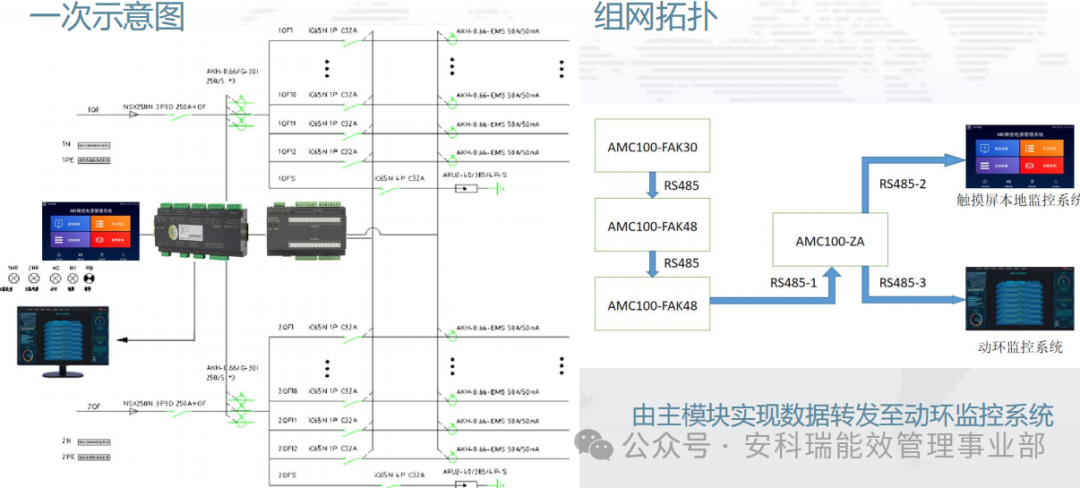

AMC100系列一次示意圖和組網拓?fù)?/span>

云平臺功能

總結

安科瑞AMC系列配電監控裝置通過多回路集成監控的設計理念，將眾多配出回路的測量、計量、開關狀態監測、控制和數字通訊等功能集成于一體，解決了傳統配電監控方案中存在的系統復雜、成本高昂、安裝維護困難等問題。

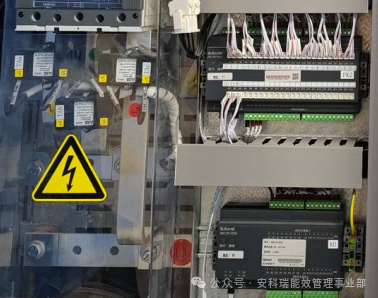

該系列裝置采用電子切換開關+電能計量芯片+CPU的硬件架構，配合完善的軟件功能和標準化通信接口，實現了對多個回路電參量的集中監測和智能管理。在江蘇廣電大廈、深圳大學數據機房等實際應用中，AMC系列監控裝置表現出了顯著的技術優勢和經濟效益，大大簡化了系統結構，降低了用戶投資，提高了系統可靠性。

隨著智能配電技術的不斷發展，AMC系列監控裝置也在持續演進，在集成度、監測技術和智能功能等方面不斷創新，應用領域不斷擴展，為智能配電系統的發展提供了有力的技術支撐。
