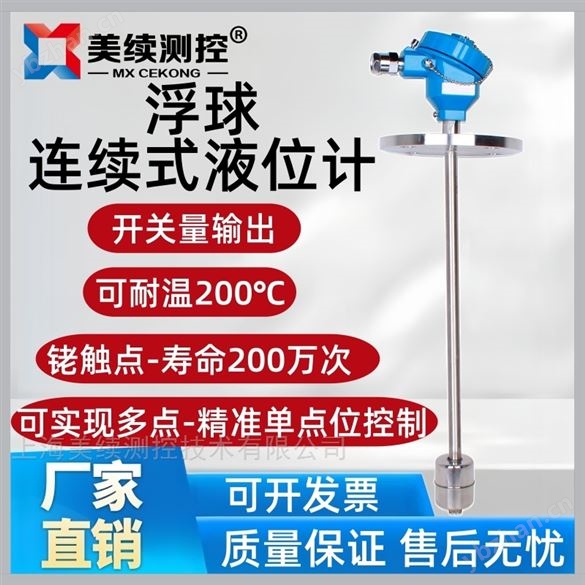

當前位置：上海美續測控技術有限公司>>液位計>>浮球液位計>> MX-WW-144-03連桿浮球液位計
| 測量范圍 | 0~12米m | 產地 | 國產 |
|---|---|---|---|
| 工作壓力 | 1.0～3.0MPaMPa | 加工定制 | 是 |
| 介質溫度 | SUS：-10～200℃ PP：-10～80℃℃ | 應用領域 | 石化,制藥,食品,礦產,冶金 |
| 信號 | 開關電流0.5A（B1）；4-20MA模擬信號（A2） |
1產品描述：
MX-WW-144-03連桿浮球液位計與小型原理基本相同，通常將密封的非磁性金屬或塑膠管內根據需要設置一點或多點磁簧開關，再將中空而內部有環形磁鐵的的浮球固定在桿徑內磁簧開關相關位置上，使浮球在一定范圍內上下浮動，連桿浮球液位計利用浮球內的磁鐵去吸引磁簧開關的閉合，產生開關動作，以控制液位。常開和常閉是沒有注入液體時的狀態。 ，依照被測液體的溫度、壓力、比重、耐酸堿等特性，選擇適合規格的浮球。選購時還需確定接續規格（法蘭安裝或螺紋安裝等），各動作點位置，動作形式（常開或常閉）和總長。
2應用領域：
?液位測量與控制樓宇自控、恒壓供水
?石化、環保、石油
?液壓及氣動控制系統
?制藥、食品行業
?自動控制和檢測系統
?液體灌、污水池、油池
?廢水處理設備母液罐
3產品特點：
? 磁簧開關觸點材料為銠（表層覆蓋氧化銠）、接點壽命可達200萬次。
? 磁簧開關的特殊處理可使其在200℃高溫下正常使用。
? 可實現多點控制、每個控制點的位置可根據客戶需要定制。
? 所有開關的出線都集中在接線盒里面、施工簡單方便、降低配線成本。
? 接線盒防護等級IP65以上、可根據需要配置本安防爆和隔爆型接線盒。
? 整體性能可靠、有SUS304、SUS316L、PP、PVDF、PTFE等材質可供選擇。
4接線方式：
| 引 腳 | 低位接線 |
A | 黑線公共線 | |
B | 紅線常閉 | |
C | 黃線常開 | |
引 腳 | 高位接線 | |
A1 | 藍線公共線 | |
B1 | 綠線常閉 | |
C1 | 白線常開 |
5技術規格：
型號說明： | MX-WW-144-03D（頂裝式）：MX-WW-144-03X（斜插式） |
量程范圍： | 0~12米 |
觸點容量： | 50W |
輸出信號： | 開關電流0.5A（B1）；4-20MA模擬信號（A2） |
開關電壓： | 220VAC/24VDC（模擬信號只能用24VDC） |
絕緣阻抗： | ＞100MΩ |
工作壽命： | 200 萬次 |
工作壓力： | 1.0～3.0MPa |
工作溫度： | SUS：-10～200℃ PP：-10～80℃ |
介質比重： | ＞0.55 |
產品材質： | SUS304(30A)/SUS316(30B)/PP內襯不銹鋼（30D）/PTFE內襯不銹鋼（30E） |
安裝方式: | 常規法蘭DN20，DN25（PN1.0）連接，其他安裝：卡盤連接：外徑64mm, |
其他要求: | 電伴熱，蒸汽伴熱，真空夾套，真空面板等特殊需求可定做 |
6訂購指南：
型號 | 量程(米) | 常規 | 輸出信號 | 安裝接口 | 材質 | 其它要求 |
MX-WW-144-03D | 1米 | 兩點一球 | 開關量 | DN25 | 304 | --- |
訂貨舉例： MX-WW-144-03D-1M-DN25-304不銹鋼 | ||||||
