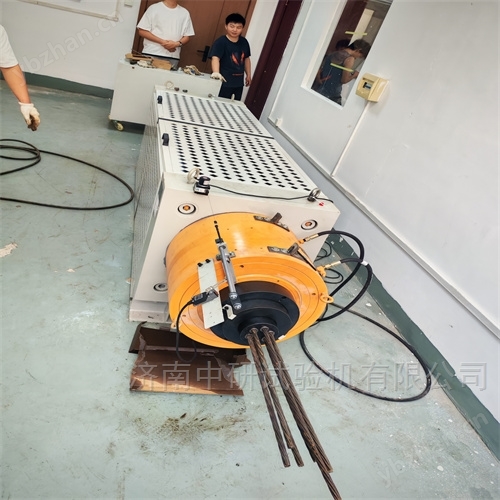

20000KN鋼絞線靜載錨固試驗機 返回列表頁

20000KN鋼絞線靜載錨固試驗機采用大噸位液壓泵站加載機構，能檢測單孔或多孔靜載錨固性能，可對預應力錨具組件實現GB/T14370-2007《預應力筋用錨具、夾具和連接器》標準要求的，在伺服控制條件下的標準檢測。

采用微機控制電液伺服加載和手動液壓加載，主體與控制柜分置的設計，具有操作方便、工作穩定可靠、試驗精度高、加力平穩的特點，專用鋼絞線、靜載錨固強度試驗之用。測力采用負荷傳感器，微機控制及顯示，電液伺服控制精度較高。依據GB/T14370-2007《預應力筋用錨具、夾具和連接器》、GB/T2611-1992《試驗機通用技術條件》等國家標準設計與制造。

技術參數：

最大試驗力20000KN

測量范圍4％-100％(全程不分檔 等效三檔)

示值準確度(試驗力)優于示值的±1％

位移測量范圍0-200mm

示值準確度(位移)±1％

重復性±0.5％

相對分辨率±0.5％

活塞行程≥200mm

拉伸間距≥3500mm

主機外形尺寸約6000×1500×1500mm

重量約30噸

20000KN鋼絞線靜載錨固試驗機產品配置：

1、20000KN空心千斤頂 （張拉式千斤頂）                     一個

2、前卡式千斤頂                                          一個

3、電動油泵                                               兩個

4、20000KN機架                                             一臺

5、20000KN空心負荷傳感器                                   一只

6、長短頂套、卸錨器                                       各一件

7、拉線式編碼器                                           一件

 8、計算機：聯想計算機                                       一臺

 9、打印機：HP噴墨打印機                                    一臺

 10、中文Windows平臺下的通用試驗軟件包                      一臺

11、多功能試驗數據采集卡                                    一個

12、防護罩                                                  一套

13、隨機文件（使用說明書、裝箱單、合格證）                   一套

14、軟件備份光盤                                             一套
