| 測試范圍 |
0.00-350.00g/L |
產地 |
進口 |
| 電源電壓 |
220V |
加工定制 |
是 |
| 適用范圍 |
石化 |
準確度 |
1g/L |

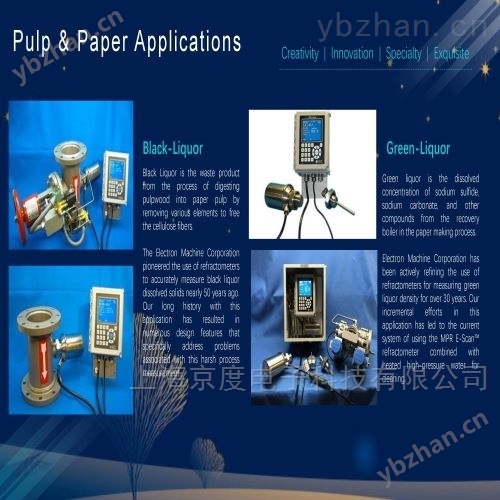

MPR E-Scan在線濃度儀氫氧化鉀裝置KOH濃度分析儀是一個微機處理器驅動的在線鹽水濃度儀，因為采用分體式設計，將儀器CPU和主要電路板與光學部分分離，使系統更耐高溫和振動、穩定性更好、測試更準確、有效使用壽命更長。它能在即時顯示產品濃度值的同時，將該濃度值傳輸到系統，便于系統集成控制。
MPR E-Scan 在線氫氧化鉀分析儀可應用于氫氧化鉀裝置中鹽水濃度的監測與控制，以下是其相關介紹：
KOH蒸發 電解產生的30%氫氧化鉀堿液部分用于蒸發制得48%KOH，部分48%KOH用于制得電子級48%KOH。 48%KOH溶液制備采用三效降膜蒸發工藝，三效降膜蒸發采用負壓操作，蒸發溫度100℃~150℃。來自電解槽的30%KOH溶液通過流量自動調節與循環的KOH溶液混合后從三效蒸發器的塔頂進入，KOH溶液在蒸發器內進行降膜蒸發，因為加料溫度高于沸騰溫度，一部分液體蒸發，產生水蒸汽。水蒸汽沿著蒸發器換熱管中向下流動，而液體則沿著管內壁而下作膜狀流動，同時水從膜中不斷蒸發，液體KOH逐步變濃，濃度達35%。濃縮后的KOH溶液進入三效循環泵，一部分KOH溶液循環進入蒸發器頂入口，另一部分通過液位控制調節閥（雙參數調節）從頂部進入二效蒸發器效體進行濃縮，濃度達42%。然后二效蒸發出口的42%液體KOH通過二效泵輸送到一效蒸發器頂部進入效體，在一效蒸發器中的KOH溶液被濃縮至48%，KOH溶液進入一效循環泵，部分48%KOH溶液進行一效效體循環，其它的48%KOH溶液一部分進入電子級氫氧化鉀生產裝置，生產電子級48%KOH，一部分通過兩臺串聯的冷卻器進行冷卻，同時加熱進入二效、一效蒸發器頂部的KOH溶液，出冷卻器的48%KOH溶液送入罐區產品儲罐。
電子級48%氫氧化鉀 從KOH蒸發工序來的部分48%堿液經三效降膜蒸發后，堿液濃縮至55%。55%KOH進入結晶器，結晶器用冷凍水冷卻，保持結晶器出口溶液在20℃左右出料至離心機，使得結晶后的晶體與溶液進行分離，晶體進入低鈉罐，溶液進入母液罐。在低鈉罐中加入一定量產品蒸汽冷凝水或30%的KOH，經過攪拌將晶體溶解后調配成48%的KOH溶液，作為電子級氫氧化鉀銷售。在母液罐中加入一定量的純水，將堿液配比至48%后輸送至罐區，作為一般工業級氫氧化鉀銷售。
工作原理：基于臨界角全反射測量技術。來自 LED 的光線穿過棱鏡，在棱鏡與鹽水溶液的界面發生反射和折射，當光線入射角大于臨界角時，光線折射入溶液，小于臨界角的光線則反射回棱鏡，被棱鏡上方的 CCD 傳感器接收。由于不同濃度的鹽水溶液折射率不同，臨界角也隨之變化，CCD 傳感器根據接收到的光線明暗區域變化，經微處理機計算得出鹽水溶液的濃度值。
技術參數：測量范圍一般為 0.0 - 350.0g/L，分辨率可達 ±1g/L，溫度分辨率為 0.1℃，工作溫度范圍為 - 20 - 150℃，壓力承受能力為 2MPa，防護等級為 NEMA 4X（IP65），輸出信號為 4 - 20mA，濃度測量精度為 ±0.1%。
儀器特點：采用分體式設計，將儀器 CPU 和主要電路板與光學部分分離，使系統更耐高溫和振動，提升了穩定性、測試準確性以及有效使用壽命。同時，該分析儀具有出廠校準和自動溫度補償功能，可直接投入使用，無需現場校準，提高了安裝和使用的便捷性。
安裝方式：可根據實際管道情況選擇螺紋或法蘭盤連接，將傳感器安裝在鹽水管道合適位置，確保鹽水能夠充分、穩定地流經傳感器測量區域，以獲取準確的濃度數據。同時，可配備在線機械刷自動清洗裝置，防止管道內雜質涂覆視窗，保障測量精度。
在氫氧化鉀裝置中的應用：在氫氧化鉀生產過程中，鹽水作為重要原料，其濃度的穩定對后續生產工序至關重要。MPR E-Scan 在線鹽水分析儀可安裝在化鹽池溢流處或鹽水輸送管道上，實時監測鹽水濃度，當濃度出現異常時，可及時將數據傳輸給控制系統，以便操作人員采取相應措施，確保鹽水濃度穩定在工藝要求范圍內，為氫氧化鉀的穩定生產提供保障。
